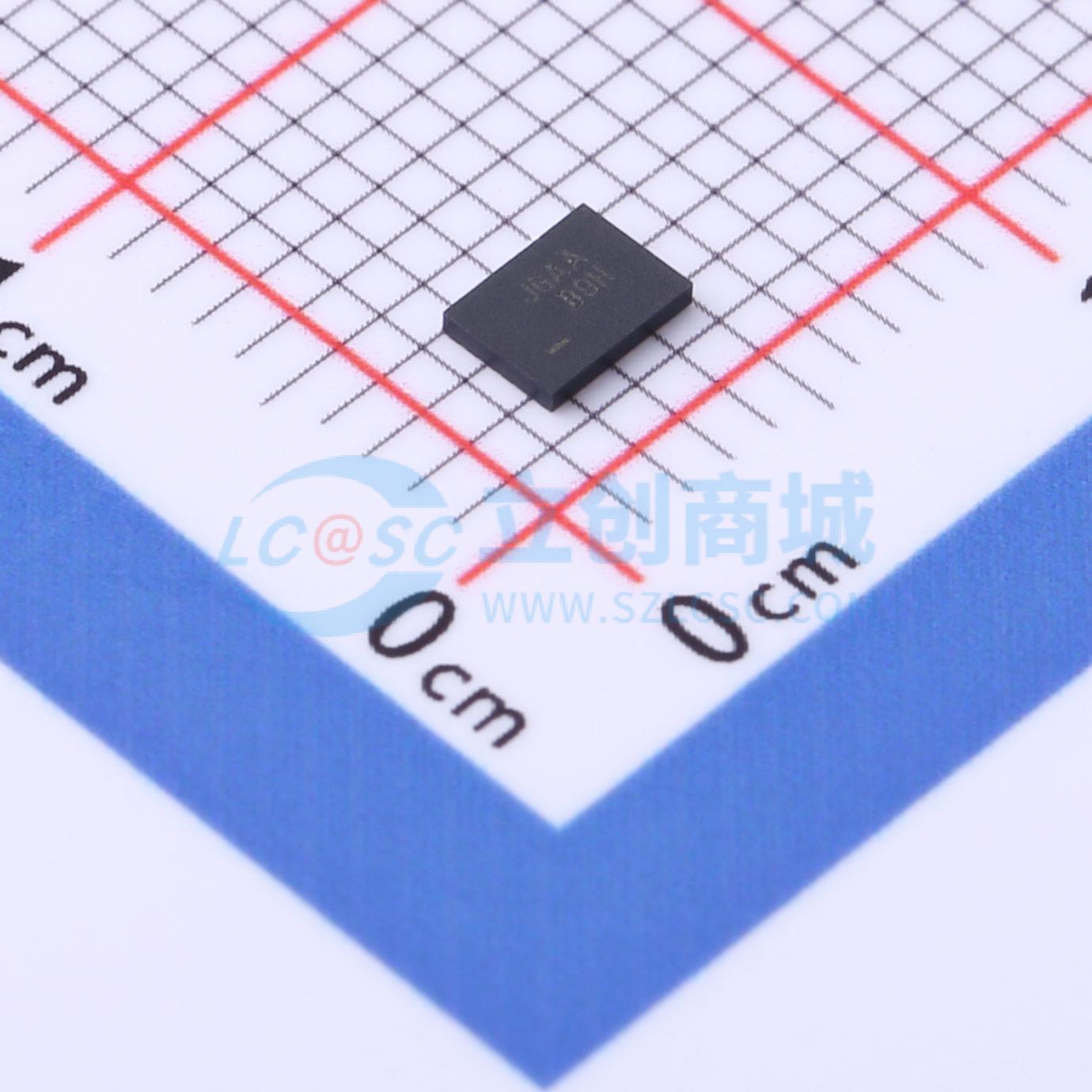

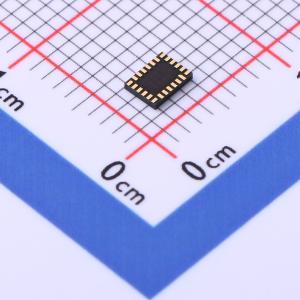

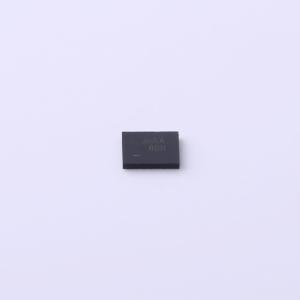

温馨提醒：图片仅供参考，商品以实物为准
FSA642UMX
低功耗，三端口，高速MIPI开关 停产
- 描述
- FSA642是一款双向、低功耗、高速模拟开关。它设计用于简化差分信号布局，并配置为三刀双掷开关（TPDT）。该开关优化了两个MIPI设备之间的切换，如摄像头或LCD显示器和板载多媒体应用处理器（MAP）。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSA642UMX
- 商品编号
- C555484
- 商品封装
- UFQFN-24(2.5x3.4)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 3:1 | |
| 通道数 | - | |
| 工作电压 | 2.65V~4.3V | |
| 导通时间(ton) | 37ns | |
| 导通电阻(Ron) | 9.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 27ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 1GHz | |
| 传播延迟(tpd) | 250ps |
商品概述
FSA642是一款双向、低功耗、高速模拟开关。其引脚布局旨在简化差分信号布线，配置为三刀双掷开关（TPDT）。FSA642针对在两个MIPI设备（如摄像头、LCD显示器）与板载多媒体应用处理器（MAP）之间进行切换进行了优化。 FSA642符合移动行业处理器接口（MIPI）的要求。低电容设计使FSA642能够切换频率超过500 MHz的信号。出色的通道间串扰抑制能力可将干扰降至最低，并允许按照MIPI规范传输高速差分信号和单端信号。
商品特性
- 低导通电容：典型值7.0 pF
- 低导通电阻：典型值7.0 Ω
- 宽-3dB带宽：典型值1 GHz
- 24引脚UMLP（2.5×3.4 mm）封装
- 8 kV静电放电（ESD）额定值；电源/地ESD额定值>16 kV
应用领域
- 手机双摄像头应用
- 手机、数码相机显示屏和取景器的双LCD应用
