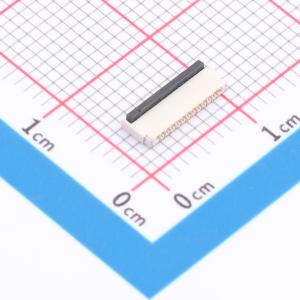

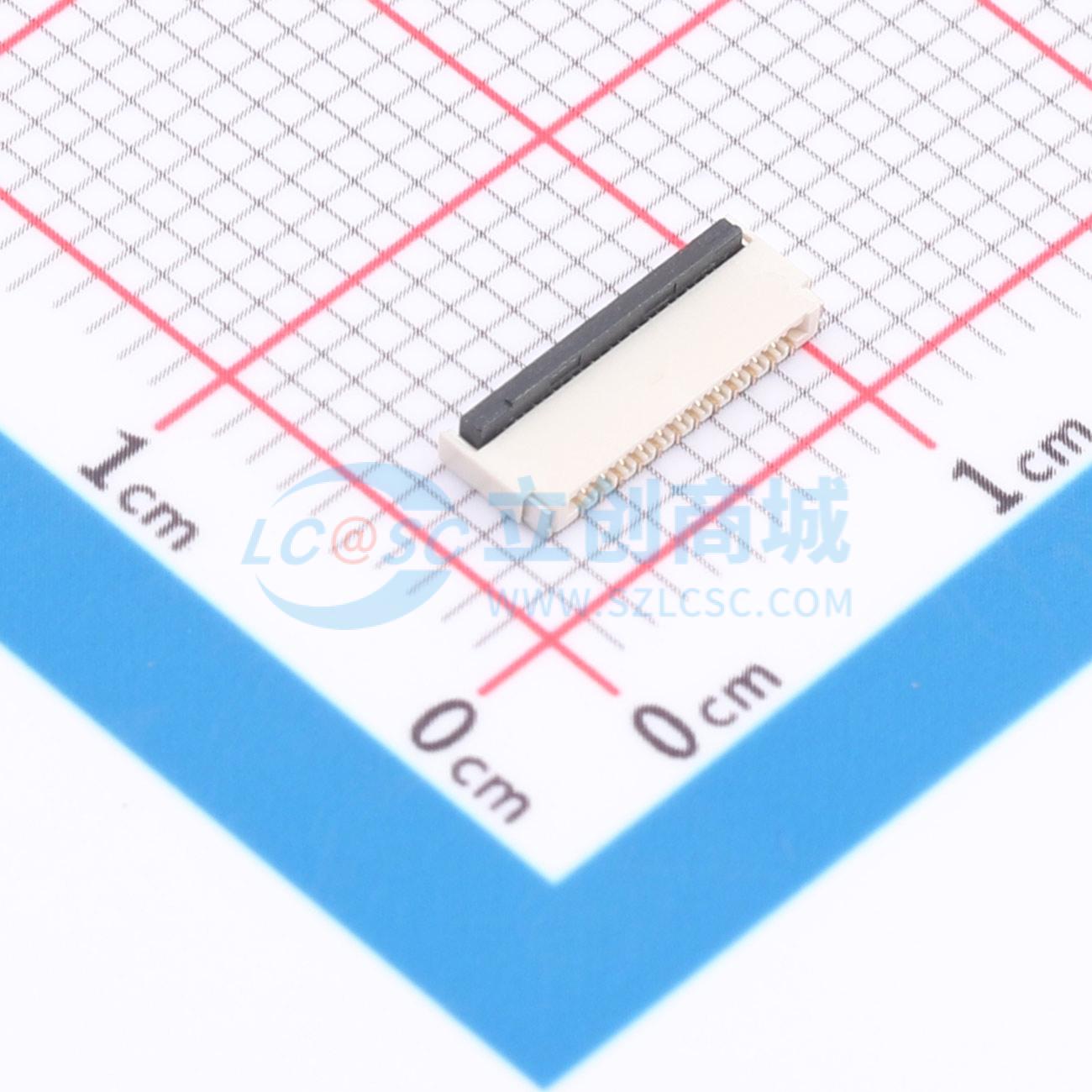

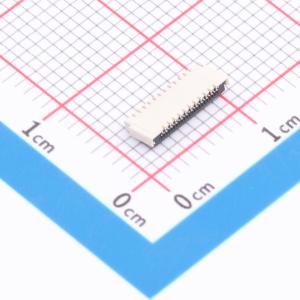

温馨提醒：图片仅供参考，商品以实物为准
FPC23-T1S1-0010-A
翻盖式(前插后翻) P数:23P 间距:0.6mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FPC 0.3*23P 1.0前插后翻
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- FPC23-T1S1-0010-A
- 商品编号
- C54443232
- 商品封装
- SMD,P=0.3mm,卧贴(交错脚)
- 包装方式
- 编带
- 商品毛重
- 0.1452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | 翻盖式(前插后翻) | |
| 触点数量 | 23P | |
| 间距 | 0.6mm | |
| 安装方式 | 卧贴 | |
| 接入柔性电缆厚度 | 0.2mm |
| 属性 | 参数值 | |
|---|---|---|
| 板上高度 | 1mm | |
| 触头材质 | 磷青铜 | |
| 工作温度 | -55℃~+85℃ | |
| 额定电压 | 30V | |
| 额定电流 | 200mA |
商品特性
- 外壳材料为LCP UL94 - VO，颜色为黑色
- 执行器材料为LCP UL94 - V0，颜色为黑色
- 触点材料为磷青铜
- 引脚材料为磷青铜
- 触点电镀情况参见部件编号
- 引脚为镀镍哑光锡
- 工作电压为30V AC/DC
- 额定电流为0.2A AC/DC
- 工作温度为 - 55°C ~ +85°C
- 链轮孔间距累积公差为±0.20
- 载带在100mm内的弯曲度在1mm以内
- 材料为黑色导电聚苯乙烯合金
- 材料厚度为0.3±0.05mm
- 所有尺寸符合EIA - 481 - B要求
- 每卷5000个
- 带宽（尺寸W）为12、16和24mm时，在一侧设有导向孔；带宽（尺寸W）为32、44mm时，在两侧设有导向孔
