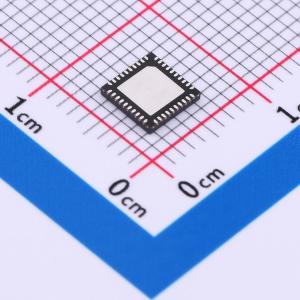

温馨提醒：图片仅供参考，商品以实物为准
LYF63303
LYF63303
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LYF63303是一款集成PD/QC等全部协议的4管桥式升降压控制器。自主专利的升降压控制模式，从而实现在升压、降压、升降压平滑切换；采用COT架构和内置2A的驱动电路，从而实现高效率的、大功率负载输出；开关频率可编程设置150kHz、300kHz、600kHz和1200kHz；VADJ，IADJ引脚用于动态输出调压和输出恒流控制。 LYF63303内置PD3.0等全协议，专为Type-C电源侧充电应用；系统通过监控CC引脚，以检测Type-C插入和拔出，同时可提供5V至20V的输出电压；通过监控D+/D-引脚，检测不同的设备需求自动调整输出电压，可提供3.6V至20V的输出电压；内部集成两个放大器和参考电压，用于电压和电流环路调节。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- LYF63303
- 商品编号
- C5150979
- 商品封装
- QFN-40L(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 | |
| 类型 | - | |
| 协议 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 60W | |
| 输出电压 | 5V；15V；12V；20V；9V | |
| 工作电压 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
LYF63303是一款集成PD/QC等全部协议的4管桥式升降压控制器。自主专利的升降压控制模式，从而实现在升压、降压、升降压平滑切换；采用COT架构和内置2A的驱动电路，从而实现高效率的、大功率负载输出；开关频率可编程设置150kHz、300kHz、600kHz和1200kHz；VADJ，IADJ引脚用于动态输出调压和输出恒流控制。
LYF63303内置PD3.0等全协议，专为Type-C电源侧充电应用；系统通过监控CC引脚，以检测Type-C插入和拔出，同时可提供5V至20V的输出电压；通过监控D+/D-引脚，检测不同的设备需求自动调整输出电压，可提供3.6V至20V的输出电压；内部集成两个放大器和参考电压，用于电压和电流环路调节。
LFY63303宽范围的输入输出电压和自带协议等特点，有效的降低了系统的复杂性和减少了方案的成本，因此非常适用于移动储能电源、车充、适配器等需要支持Type-C端口输出的应用场景。
商品特性
- 4管桥式升降压控制器
- 输入范围3.6V - 32V
- 支持CC/CV模式
- 支持动态调压/限流
- 内置2A驱动电路
- 效率高达98%
- 可编程软启动，有效限制启动时浪涌
- 内置抖频技术，有效降低EMI干扰
- 支持PD2.0/PD3.0
- 支持QC2.0/3.0/3+
- 支持华为FCP/SCP
- 支持AFC
- 支持苹果协议
- 支持BC1.2
- 可编程PDO功能
- 支持多口控制
- 支持VBUS泄放功能
- 支持DFP/Source角色
- QFN5x5 - 40封装
- 输入欠压保护
- 输出过压保护
- 逐周期限流保护
- 输出过流/短路保护
- 过温保护
应用领域
- 储能电源
- 车充
- 适配器
