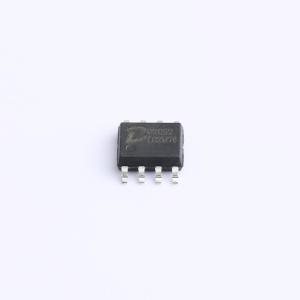

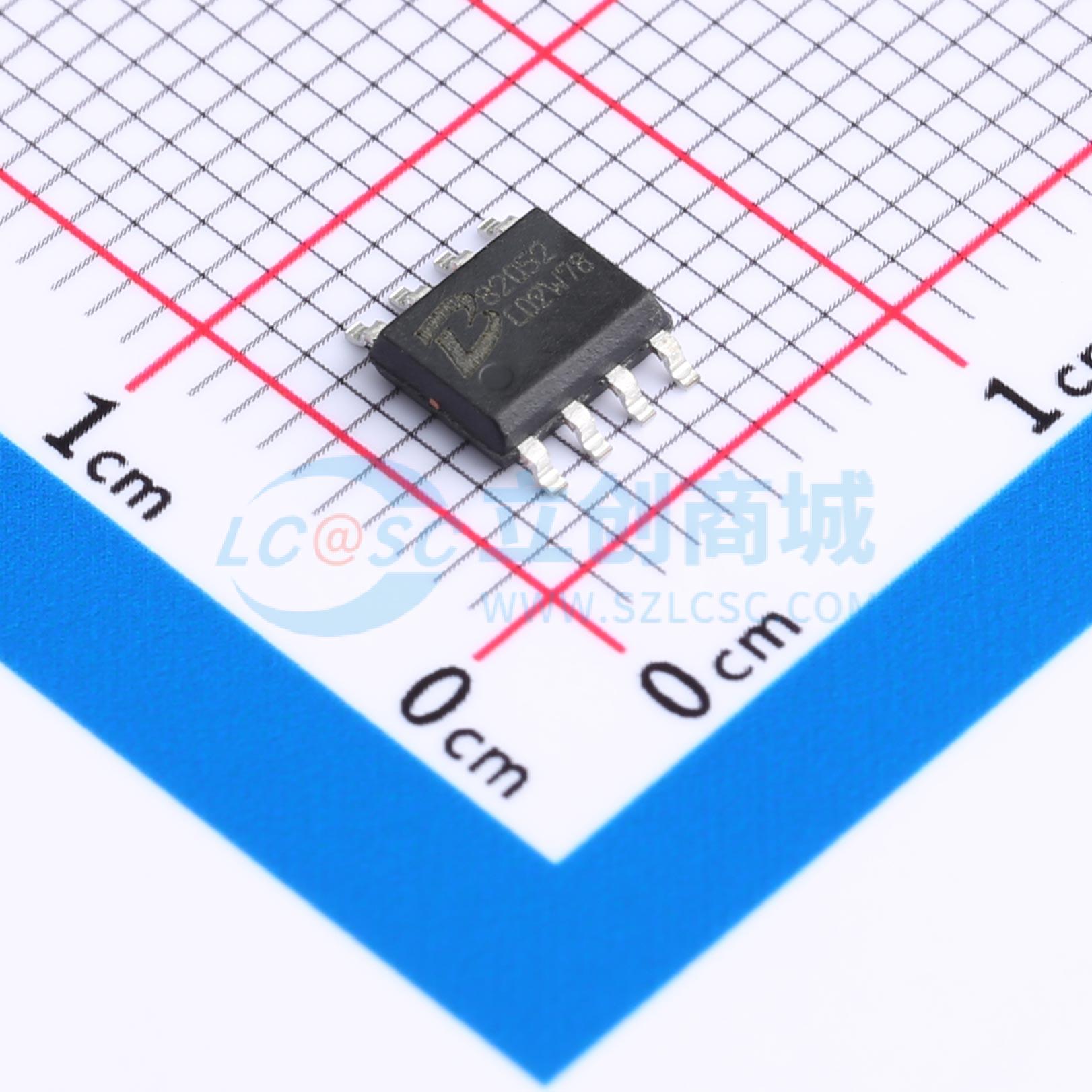

PL82052
40V 3.5A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL82052 是一款40V、3.5A的单片同步降压转换器,具有宽输入电压范围（4.6V至33V）,内置高侧和低侧MOSFET开关,支持可调开关频率（80kHz至2MHz）,具备轻载脉冲跳频模式和多种保护功能,适用于分布式电源系统、消费电子和工业应用。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL82052
- 商品编号
- C5150986
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.6V~33V | |
| 输出电压 | - | |
| 输出电流 | 3.5A | |
| 开关频率 | 80kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款单片同步降压稳压器，工作输入电压范围宽，为4.6至33V。采用带内部斜率补偿的电流模式控制，以减少元件数量。还具备轻载脉冲跳跃模式，可在轻载时降低从输入电源到系统的功率损耗。转换器的开关频率可通过外部电阻在80 kHz至2 MHz范围内设置。引入了扩频频率操作以降低电磁干扰（EMI）。具备带频率折返的逐周期电流限制功能，可在过载条件下保护集成电路（IC）。采用外部补偿，简化了不同频率下的环路设计。
商品特性
- 3.5A连续输出电流能力
- 4.6V至33V宽工作输入范围
- 集成40V、80mΩ高端和40V、50mΩ低端功率MOSFET开关
- 效率高达97%
- 用户可调节软启动时间，以限制开机时的浪涌电流
- 可通过外部电阻调节80 kHz至2 MHz的开关频率（将ROSC引脚浮空，频率设为160 kHz；将ROSC连接到地，频率设为80 kHz）
- 脉冲跳跃模式，实现高光负载效率
- 频率抖动，缓解电磁干扰问题
- 峰值电流模式控制
- 逐周期过流保护
- 输入过压保护
- 输出过压保护
- 输出短路保护
- 过温保护
- 采用ESOP8封装
应用领域
- 9V、12V和24V分布式电源系统
- 消费类应用，如家用电器、机顶盒、客户终端设备（CPE）、液晶显示器、外设和电池充电器
- 工业和汽车娱乐电源
