PL8405Q

双向充电器，降压放电和升压充电

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL8405Q 是一款高效率的双向充电器,具有同步降压放电和升压充电功能。它支持4.5V至36V的宽输入电压范围,2V至32V的宽输出电压范围,连续输出电流能力为5A。集成40V、9mΩ高侧和低侧MOSFET开关,支持1到6节电池充电管理。具备多种保护功能,如短路保护、过压保护等。
品牌名称: POWLICON(宝砾微)
商品型号: PL8405Q
商品编号: C5150981

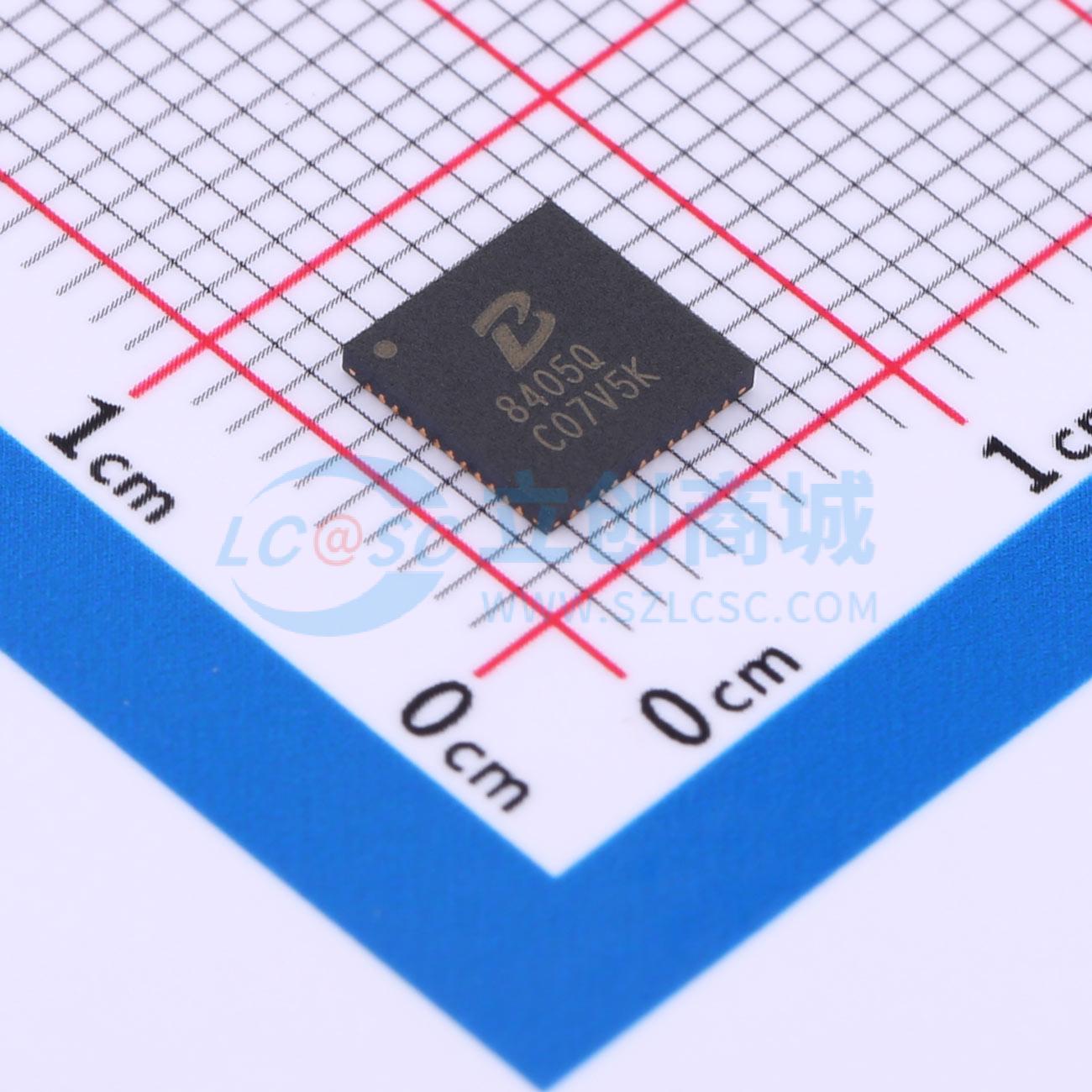

商品封装: QFN-48(6x6)
包装方式: 编带
商品毛重: 0.15克(g)
立创商城设计参考: DCDC升降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型；升压型
	工作电压	3.6V~32V
	输出电压	2V~32V
	输出电流	5A
	开关频率	1.2MHz；600kHz；150kHz；300kHz
	工作温度	-40℃~+125℃@(TJ)

商品概述

PL8405Q集成了一个高效同步降压开关稳压器，其中包括一个40V、9mΩ的高端MOSFET和一个40V、9mΩ的低端MOSFET，可在6.5V至36V的宽工作输入电压范围内提供5A的连续负载电流，并具备33V输入过压保护功能。PL8405Q可在充电器模式下为1、2、3、4、5和6节电池充电。 PL8405Q采用恒定导通时间控制。根据FREQ引脚与GND引脚之间不同的电阻值，开关频率可设置为150kHz、300kHz、600kHz或1200kHz。该器件还具有可编程软启动功能，并提供各种保护功能，包括逐周期电流限制、输入欠压锁定（UVLO）、输出过压保护（OVP）、输入过压保护、热关断和输出短路保护等。 PL8405Q提供电压控制环路、恒流环路和热调节环路。

商品特性

具备5A连续输出电流能力
4.5V至36V宽工作输入范围
2V至32V宽输出范围
集成40V、9mΩ高端和40V、9mΩ低端功率MOSFET开关
单电感、双向充电控制器，用于降压放电和升压充电
使用PWM信号或模拟信号对输入电流、输出电流和输出电压进行动态编程
1节至6节电池充电管理
使用电阻调节开关频率
采用频率抖动技术，实现良好的EMI性能
集成2A MOSFET栅极驱动器
具备全面的保护功能，包括输出短路保护（OSP）、逐周期输入和输出峰值电流限制、热调节、热关断、输入欠压锁定、输入过压保护、输出过压保护等
具有稳定CC环路的输入或输出平均电流限制
5V/55mA低静态电流LDO为系统MCU供电
QFN6x6 - 48封装

应用领域

汽车启停系统
备用电池和超级电容器充电
集线器/移动电源/车载充电器
工业PC电源
USB电源传输

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
