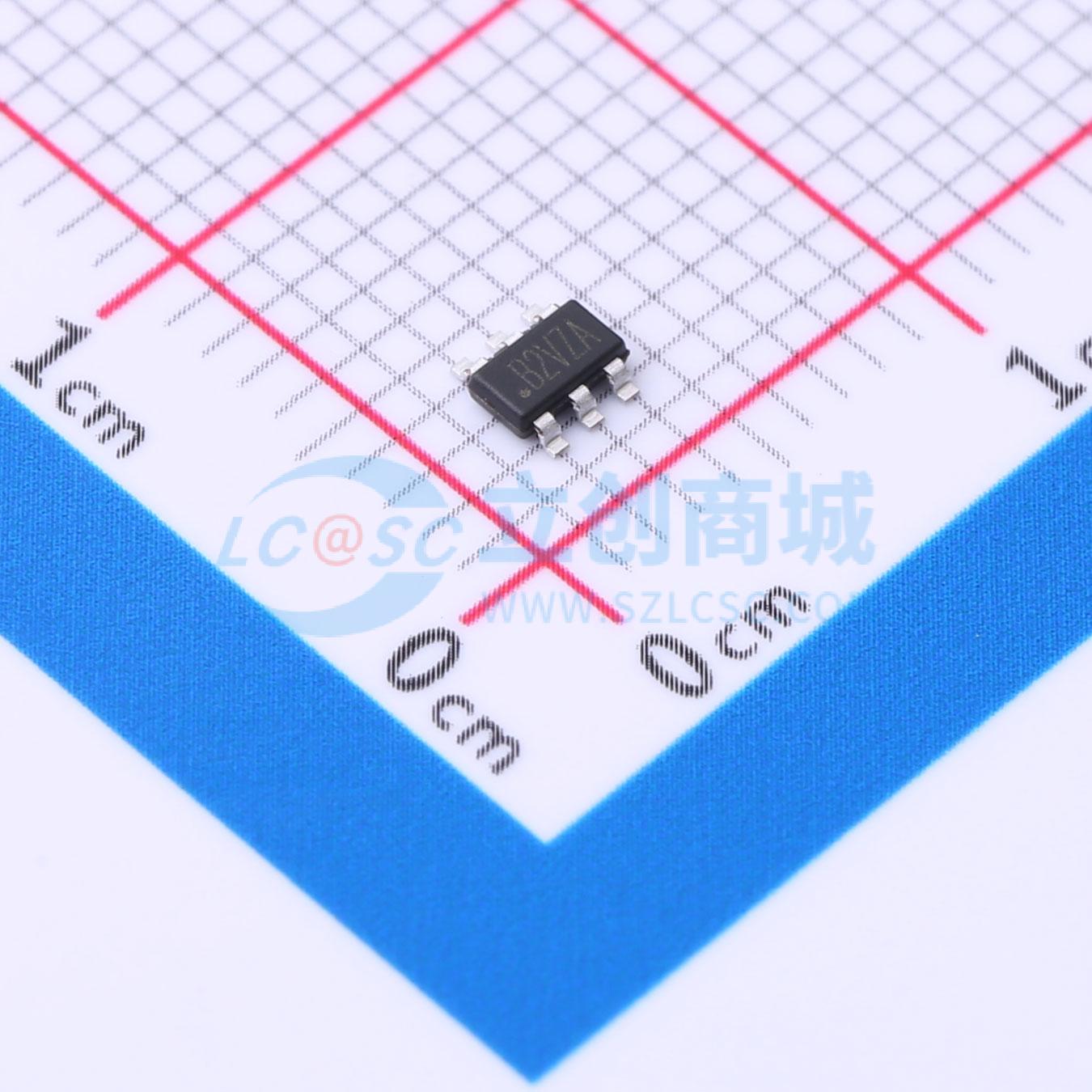

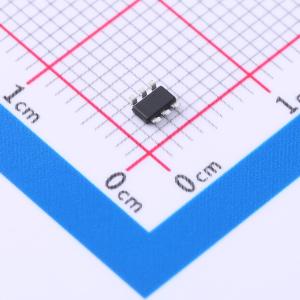

PL5802B

高性能USB充电端口控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL5802B 是一款高性能的单通道电源开关,集成了USB专用充电端口控制器。它具有强大的内部电源开关,能够承受高达18V的电压瞬变和大电流冲击,适用于各种输出短路事故。该芯片支持自动检测Apple和Samsung设备的快速充电模式,并符合BC1.2和YD/T 1591-2009充电规范。PL5802B还具有低静态电流、过温关断和自动重启功能,确保在多种应用中的可靠性能。
品牌名称: POWLICON(宝砾微)
商品型号: PL5802B
商品编号: C5150984
商品封装: TSOT-23-6L
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

PL5802B是一款单通道高性能电源开关，集成了USB专用充电端口（DCP）控制器。内部集成了一个导通电阻为35mΩ的高耐压NMOS，可在各种输出短路情况下提供可靠性能。PL5802B集成了一个充电端口控制器，可自动检测苹果设备快充、三星设备快充以及通用的BC1.2和YD/T 1591 - 2009充电规范。 PL5802B可应用于汽车充电器、墙壁适配器等，尤其适用于具有多个USB充电端口的应用场景。 PL5802B采用微型倒装芯片TSOT23 - 6封装，便于靠近USB充电端口放置。

商品特性

内置导通电阻35mΩ、耐压18V的坚固电源开关，可抵御输出硬短路时的巨大瞬间电流和电压尖峰
自动识别USB充电器，支持苹果设备快充（苹果2.4A模式）、三星设备快充以及BC1.2和YD/T 1591 - 2009充电规范
能可靠应对各种输出短路情况
可通过外部电阻进行可编程精确限流
限流精度为±5%
输出短路保护时二次快速关断内部电源开关
输出软启动，避免上电时的浪涌电流
无负载时静态电流低
自动检测负载插拔
过温关断并自动重启
符合RoHS标准且无卤素
采用可靠的小型倒装芯片TSOT23 - 6无铅封装

应用领域

插线板
便携式充电设备
墙壁适配器、电源插头、插座
移动电源
汽车充电器
USB电源输出端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	最大连续电流	3A

	属性	参数值
	工作电压	4V~7.5V
	导通电阻	35mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)
