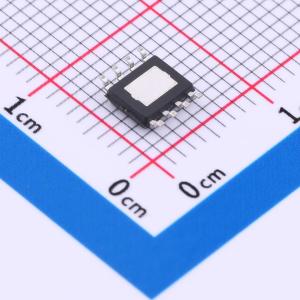

温馨提醒：图片仅供参考，商品以实物为准

PL82051

40V 3.5A 同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL82051是一款单片同步降压调节器,具有宽输入电压范围（4.6V至33V）和3.5A连续输出电流能力。该器件采用峰值电流模式控制,内置40V、80mΩ高侧和40V、50mΩ低侧MOSFET开关。其固定开关频率为160kHz,并具备轻载脉冲跳跃模式,以提高轻载效率。此外,还具有输入过压保护、输出过压保护、短路保护和过温保护功能。
品牌名称: POWLICON(宝砾微)
商品型号: PL82051
商品编号: C5150985
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

PL82051是一款单片同步降压稳压器，工作输入电压范围宽，为4.6至33V。采用带内部斜率补偿的电流模式控制，以减少元件数量。PL82051还具备轻载脉冲跳跃模式，可在轻载时降低从输入电源到系统的功率损耗。引入了扩频频率操作以降低电磁干扰（EMI）。带频率折返的逐周期电流限制可在过载情况下保护IC。

商品特性

3.5A连续输出电流能力
高达98%占空比
4.6V至33V宽工作输入范围
集成40V、80mΩ高端和40V、50mΩ低端功率MOSFET开关
高达97%的效率
恒压/恒流（CV/CC）模式控制
内部软启动限制开机时的浪涌电流
固定160KHz开关频率
内部补偿以节省外部元件
脉冲跳跃模式以实现高光负载效率
频率抖动以缓解EMI问题
峰值电流模式控制
逐周期过流保护
输入过压保护
输出过压保护
输出短路保护
过温保护
采用ESOP8封装

应用领域

9V、12V和24V分布式电源系统
消费类应用，如家用电器、机顶盒、CPE设备、液晶显示器、外设和电池充电器
工业和汽车娱乐电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.6V~33V
	输出电压	-
	输出电流	3.5A
	开关频率	160kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	可调
