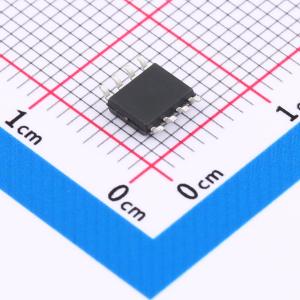

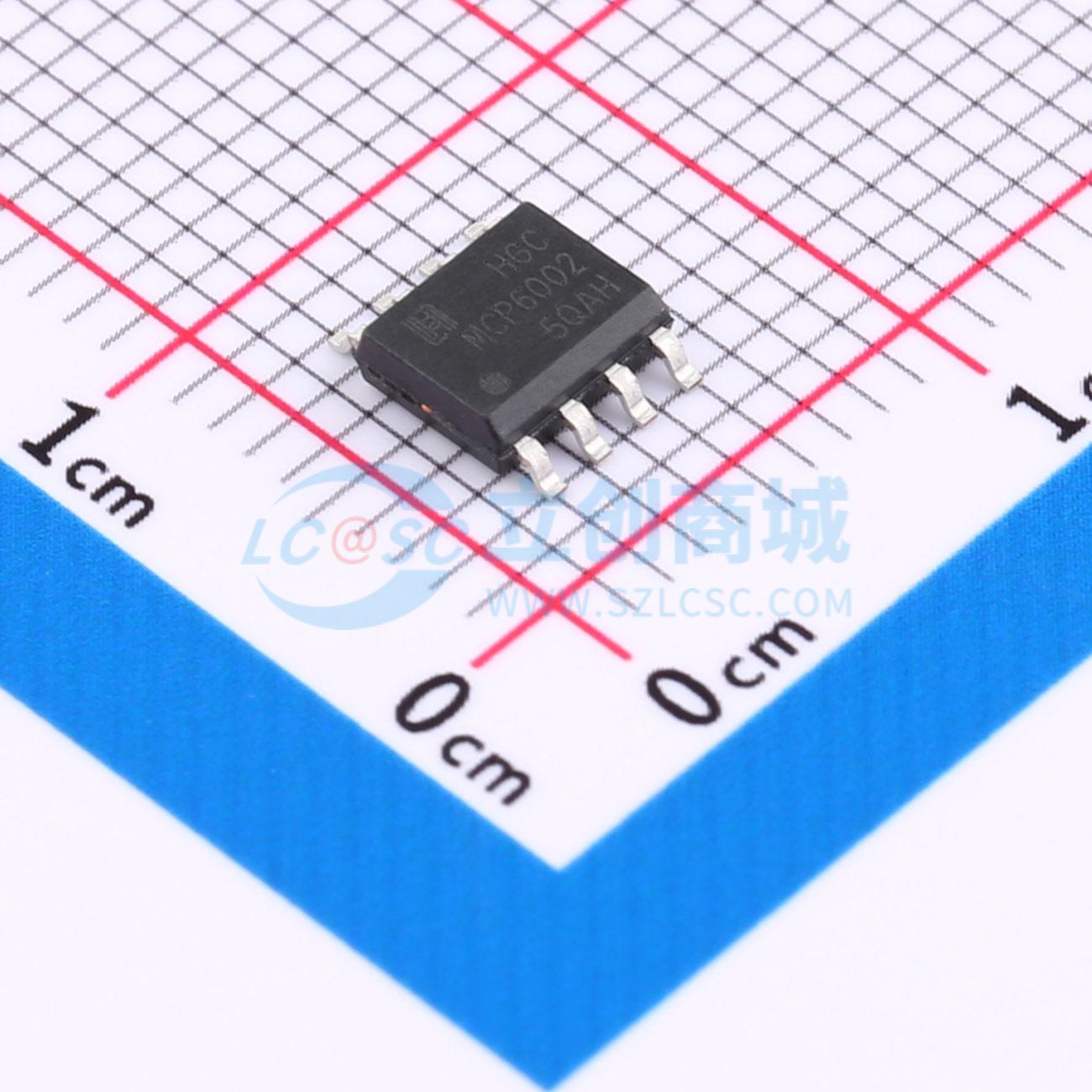

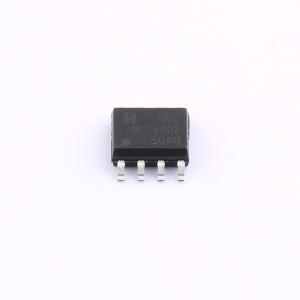

MCP6002DRG
带射频滤波器的1Mhz cmos轨到轨IO光放大器
- 描述
- MCP6001系列运算放大器的增益带宽积高达1MHz，压摆率为0.8V/μs，在5V电源电压下每个放大器的静态电流为75μA。MCP6001系列专为在低电压、低噪声系统中实现最优性能而设计。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- MCP6002DRG
- 商品编号
- C5145244
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 7.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
MCP6001系列运算放大器具有1MHz的高增益带宽积、0.8V/μs的压摆率，在5V电压下每个放大器的静态电流为75μA。该系列专为在低电压和低噪声系统中提供最佳性能而设计，能够为重负载提供轨到轨输出摆幅。输入共模电压范围包含地，MCP6001系列的最大输入失调电压为3.5mV。其工作温度范围为-40℃ ~ +125℃，工作电压范围为1.8V ~ 6V。MCP6001单通道放大器有绿色SC70 - 5和SOT23 - 5封装；MCP6001R和MCP6001U单通道放大器有绿色SOT23 - 5封装；MCP6002双通道放大器有绿色SOP - 8和MSOP - 8封装；MCP6004四通道放大器有绿色SOP - 14和TSSOP - 14封装。MCP6001系列运算放大器为单位增益稳定型，适用于广泛的通用应用。其小尺寸封装节省了印刷电路板空间，有助于设计更小的电子产品。该系列可由1.8V ~ 6V单电源或±0.9V ~ ±3V双电源供电。为获得最佳性能，单电源工作时应在VDD引脚附近放置一个0.1μF陶瓷电容；双电源工作时，VDD和VSS电源都应通过单独的0.1μF陶瓷电容接地。MCP6001系列的低电源电流（典型值为每通道75μA）有助于延长电池寿命，非常适合电池供电系统。该系列可在较宽的输入电源电压（1.8V ~ 6V）下工作，所有温度规格适用于-40℃ ~ +125℃，在整个工作电压范围内大多数性能保持不变，确保在单节锂离子电池的整个使用寿命内正常工作。MCP6001系列的输入共模范围超出电源轨100mV（VSS - 0.1V ~ VDD + 0.1V），这通过使用互补输入级实现，正常工作时输入应限制在此范围内。轨到轨输出摆幅可在输出端提供最大可能的动态范围，在低电源电压下工作时尤为重要。MCP6001系列的输出电压在轻阻性负载（>100kΩ）下通常可摆动至距电源轨小于10mV，在中等阻性负载（10kΩ）下距电源轨60mV。MCP6001系列针对带宽和速度进行了优化，而非驱动容性负载。输出电容会在放大器的反馈路径中产生极点，导致过度峰值和潜在振荡。若应用需要处理负载电容，可考虑两种策略：一是在放大器输出和负载电容之间串联一个小电阻；二是通过增加整体噪声增益来降低放大器反馈环路的带宽。
商品特性
- 单电源工作电压范围为+1.8V ~ +6V
- 轨到轨输入/输出
- 增益带宽积：1MHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低失调电压：3.5mV（最大值）
- 静态电流：每个放大器75μA（典型值）
- 工作温度：-40℃ ~ +125℃
- 内置射频抗电磁干扰滤波器
- 小封装：
- MCP6001有SOT - 23 - 5和SC70 - 5封装
- MCP6001U有SOT - 23 - 5封装
- MCP6001R有SOT - 23 - 5封装
- MCP6002有SOP - 8和MSOP8封装
- MCP6004有SOP - 14和TSSOP14封装
- SOT - 23 - 5
- MSOP - 8
- SC70 - 5
- SOP - 14
- SOP - 8
- TSSOP - 14
应用领域
- ASIC输入或输出放大器
- 传感器接口
- 医疗通信
- 烟雾探测器
- 音频输出
- 压电换能器放大器
- 医疗仪器
- 便携式系统
