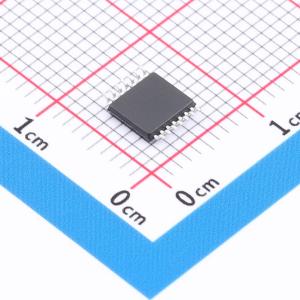

RS824PXQ
低噪声放大器RS824P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS824PXQ
- 商品编号
- C54300703
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.35V；1.35V~2.75V | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 增益带宽积(GBW) | 14MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 10V/us | |
| 共模抑制比(CMRR) | 88dB | |
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 3pA | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 150mA | |
| 输入失调电流(Ios) | 2.5pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS82XP系列产品提供低电压操作以及轨到轨输入和输出，同时具有出色的速度/功耗比，提供了14MHz的出色带宽和10V/μs的压摆率。运算放大器具有单位增益稳定性，并具有超低输入偏置电流。
RS82XP具有较低的失调电压，在25°C、VS = 5V、VCM = VS/2的条件下，保证不超过±0.8mV。
该器件非常适合传感器接口、有源滤波器和便携式应用。RS82XP系列运算放大器在2.7V至5.5V的单电源或双电源下，在-40°C至+125°C的全温度范围内都有规定。
商品特性
- 高增益带宽：14MHz
- 轨到轨输入和输出，最大失调电压±0.8mV
- 输入电压范围：当Vs = 5.5V时，为-0.1V至+5.6V
- 电源范围：+2.7V至+5.5V
- 规定工作温度最高可达+125°C
应用领域
- 传感器
- 光电二极管放大
- 有源滤波器
- 测试设备
- 驱动A/D转换器
