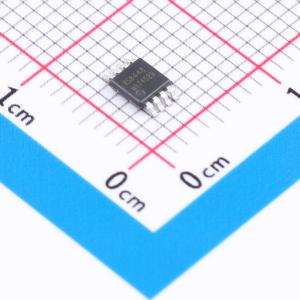

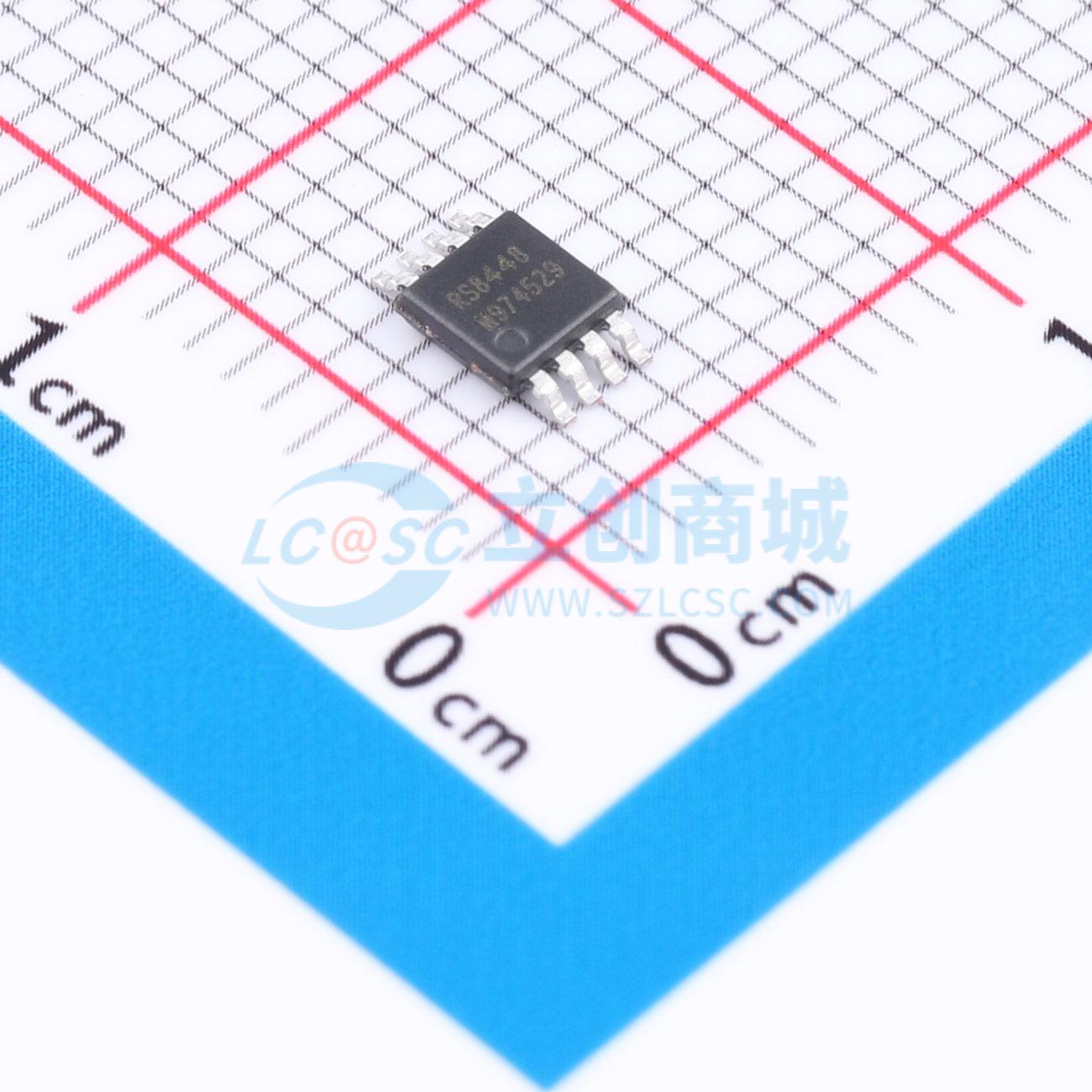

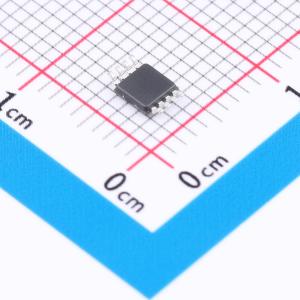

RS8448XM
高压轨对轨放大器RS8448
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8448XM
- 商品编号
- C54300711
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2V；2V~18V | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 23V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 65mA | |
| 输入失调电流(Ios) | 20pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS8447、RS8448 是一系列高压（36V）通用运算放大器。这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调（典型值 ±0.2mV）、低失调漂移（典型值 ±1µV/°C）、低噪声（5.5µVPP）和 5MHz 带宽。
诸如差分和共模输入电压范围可达电源轨、高输出电流（70mA）、高转换速率（23V/µs）、高容性负载驱动能力（100pF）以及关断功能等独特特性，使 RS8447、RS8448 成为适用于高压工业应用的强大高性能运算放大器。
RS8447/RS8448 适用于扩展工业和汽车温度范围（-40°C 到 125°C）。RS8447 单放大器采用 SOT23 - 5 封装。RS8448 双放大器采用 SOP8 和 MSOP8 封装。
商品特性
- 低失调电压：±0.2mV（典型值）
- 低失调电压漂移：±1μV/°C
- 低噪声：5.5μVₚ₋ₚ（0.1Hz ~ 10Hz）
- 高共模抑制比：120dB
- 轨到轨输入和输出
- 宽带宽：5MHz
- 高转换速率：23V/μs
- 高容性负载驱动能力：100pF
- 适合多路复用器/比较器输入
- 放大器可在高达电源轨的差分输入下工作
- 放大器可用于开环或作为比较器
- 低静态电流：每个放大器 500μA
- 宽电源范围：±2V 到 ±18V，4V 到 36V
- 强大的电磁干扰抑制比（EMIRR）性能：输入和电源引脚带有 EMI/RFI 滤波器
- 差分和共模输入电压范围可达电源轨
应用领域
- 低功耗音频前置放大器
- 多路复用数据采集系统
- 测试和测量设备
- ADC 驱动放大器
- SAR ADC 参考缓冲器
- 可编程逻辑控制器
- 高端和低端电流检测
