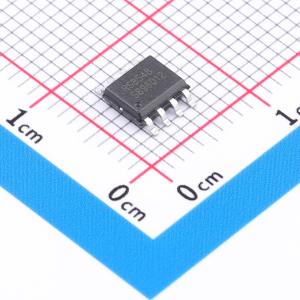

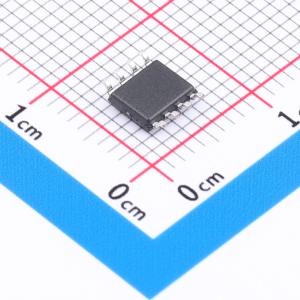

温馨提醒：图片仅供参考，商品以实物为准
RS8548XK
高精度放大器RS8547
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8548XK
- 商品编号
- C54300718
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.25V~2.75V；-2.75V~-1.25V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 增益带宽积(GBW) | 2.4MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1.4V/us | |
| 共模抑制比(CMRR) | 125dB | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
这款放大器具有超低失调、漂移和偏置电流特性。RS8547/RS8548具有轨到轨输入和输出摆幅以及低噪声特性，采用2.5V ~ 5.5V、±1.25V ~ ±2.75V电源供电。这些零漂移放大器采用电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，RS8547/RS8548可抵抗数字开关噪声。RS8547/RS8548失调电压低至1μV，漂移为0.1μV/°C，0.1Hz ~ 10Hz噪声为0.55µVp-p，因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。RS8547/RS8548的输入和输出摆幅能力，可降低输入偏置复杂度，并使信噪比达到最大。RS8547/RS8548工作温度范围为 -40°C ~ 125°C。RS8547采用SOT23 - 5封装，RS8548采用SOP8、MSOP8封装。
商品特性
- 最低噪声自稳零放大器
- 输入失调电压：±1µV
- 输入失调漂移：±0.1μV/°C
- 轨到轨输入和输出摆幅
- 5V单电源供电
- CMRR、PSRR：125dB
- 输入偏置电流：±100pA
- 静态电流：500μA
- 建立时间：≤4µs
- 无需外部元件
- 具备汽车应用资格
应用领域
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
