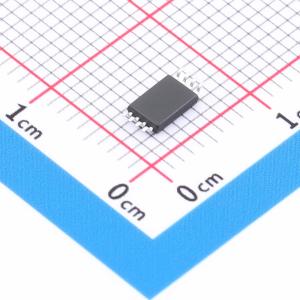

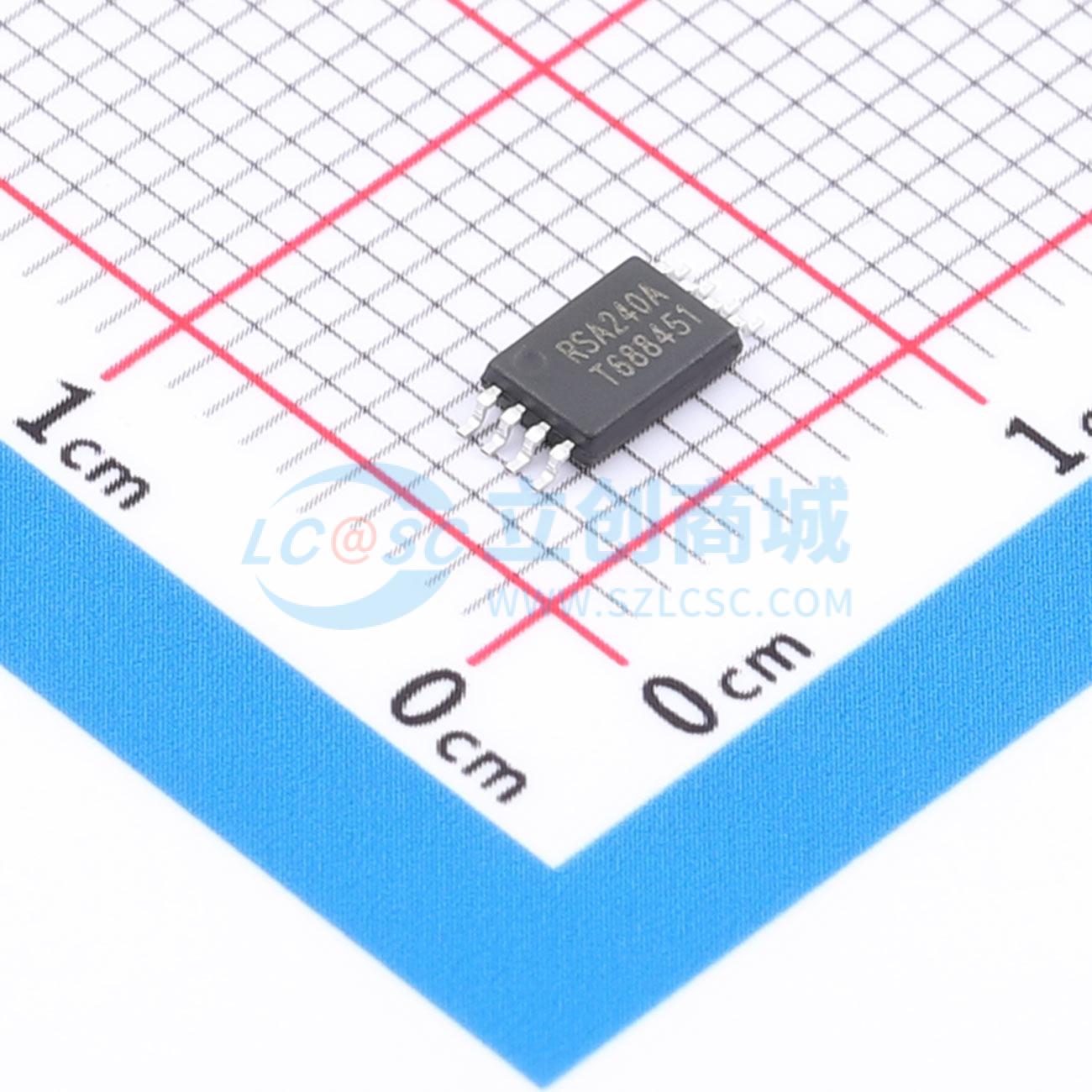

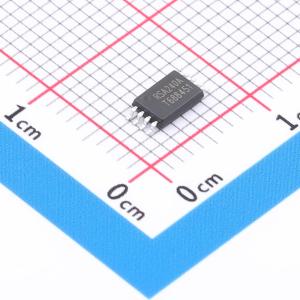

温馨提醒：图片仅供参考，商品以实物为准
RSA240AXQ
电流检测芯片RSA240
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RSA240AXQ
- 商品编号
- C54300727
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -5V~100V | |
| 增益 | 20V/V | |
| 带宽(-3db) | 500kHz | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电压(Vos) | 30uV |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±30V | |
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 1.55mA | |
| 压摆率(SR) | 2.3V/us | |
| 共模抑制比(CMRR) | 150dB |
商品概述
RSA240器件是一款双向、固定增益、电压输出的电流检测放大器，具有高PWM抑制能力和-5V至100V的宽共模电压范围。
高PWM抑制能力可抑制输出信号上的大共模瞬变（ΔV/Δt），这对于利用脉冲宽度调制（PWM）的应用（如电机驱动器和螺线管控制系统）尤为重要。负共模电压能力使该器件即使在电压低于地电位时也能正常工作，这在螺线管的反激期间等典型应用中很有用。
这些特性使得在输出电压上能够进行准确的电流测量，而不会出现大的瞬变和相关的恢复干扰。
该器件由2.7V至5.5V单电源供电，典型供电电流为1.55mA。有三种固定增益选项：20V/V、50V/V和100V/V。零漂移架构中的低失调使得即使在分流器上的压降低至满量程10mV时，也能实现高精度的电流检测。
RSA240采用环保型SOP8和TSSOP8封装。它的工作环境温度范围为-40°C至125°C。
商品特性
- 高PWM抑制能力
- 出色的共模抑制比：典型值-150dB（直流共模抑制比）
- 宽共模范围：-5V至100V
- 增益误差：25°C时最大±0.1%；-40°C至125°C时最大±0.5%
- 失调：25°C时最大±30µV；-40°C至125°C时最大±200µV
- 可选增益：RSA240A为20V/V；RSA240B为50V/V；RSA240C为100V/V
- 静态电流：典型值1.55mA
- 微型封装：SOP8、TSSOP8
应用领域
- 电机控制
- 螺线管和阀门控制
- 电源管理
- 执行器控制
- 压力调节器
- 电信设备
