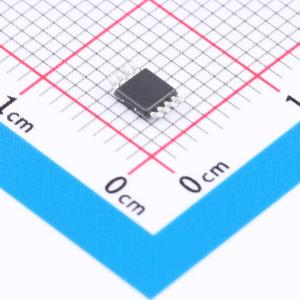

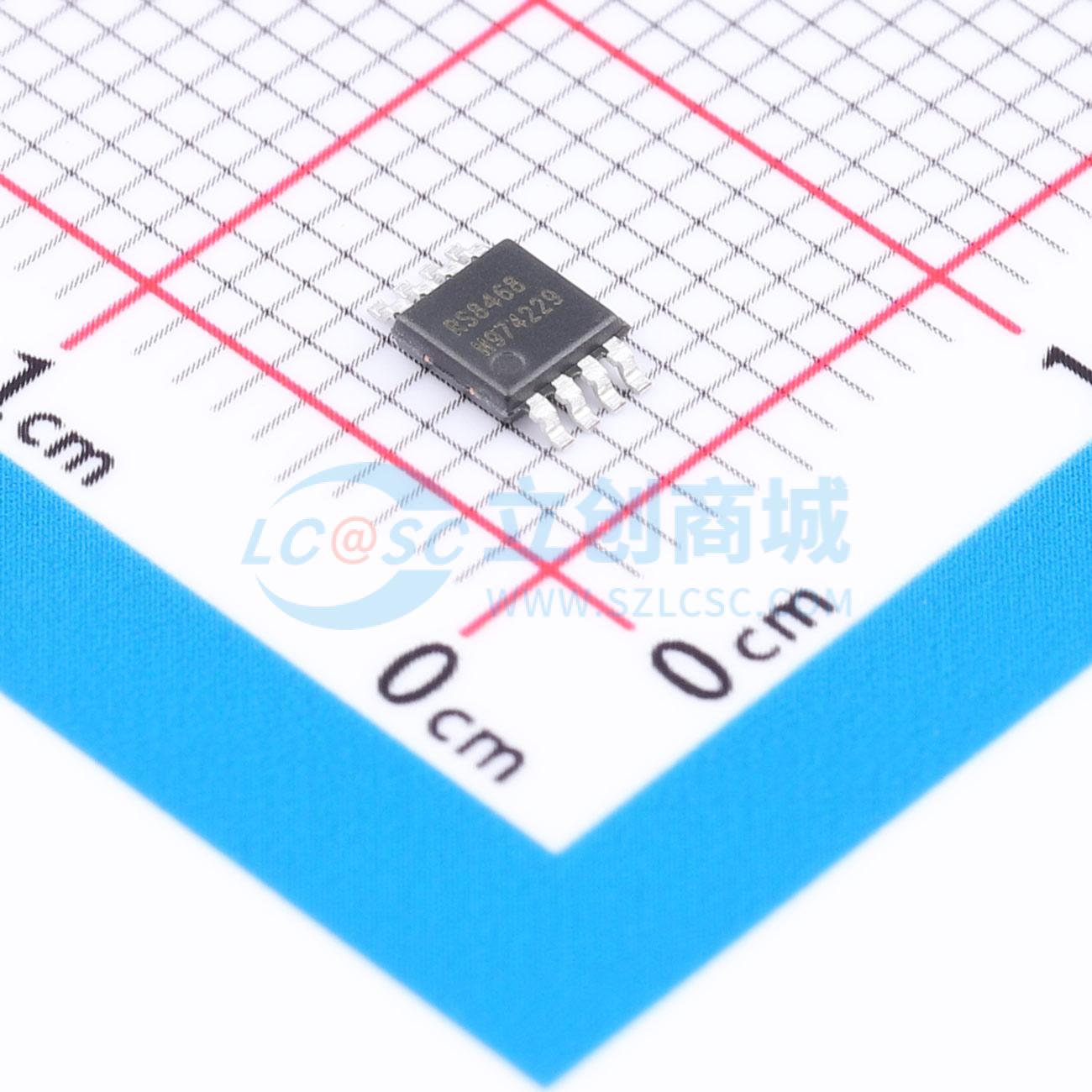

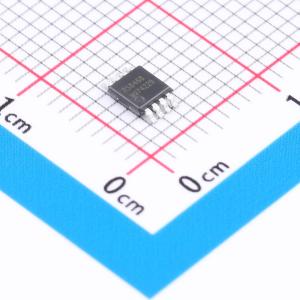

RS8468XM
高压轨对轨放大器RS8468
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8468XM
- 商品编号
- C54300714
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2V；2V~18V | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 9MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 36V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 20nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 2.1mA | |
| 输出电流 | 56mA | |
| 输入失调电流(Ios) | 20pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS8467、RS8468是高压（36V）通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调（典型值±0.2mV）、低失调漂移（典型值±1µV/°C）和低噪声（8μVₚ₋ₚ）。 诸如差分和共模输入电压范围可达电源轨、高短路电流（61mA）和高转换速率（36V/µs）等特性，使RS8467、RS8468成为适用于高压工业应用的灵活、稳健且高性能的运算放大器。 RS8467/RS8468适用于扩展工业和汽车温度范围（-40°C ~ 125°C）。RS8467单放大器采用SOT23 - 5封装。RS8468双放大器采用SOP8和MSOP8封装。
商品特性
- 低失调电压：±0.2mV（典型值）
- 低失调电压漂移：±1µV/°C
- 低噪声：8μVₚ₋ₚ（0.1Hz ~ 10Hz）
- 高共模抑制比：120dB
- 轨到轨输入和输出
- 宽带宽：9MHz增益带宽积，单位增益稳定
- 高转换速率：36V/µs
- 适合多路复用器/比较器输入
- 放大器可在高达电源轨的差分输入下工作
- 放大器可用于开环或作为比较器
- 低静态电流：每个放大器2.1mA
- 宽电源范围：±2V到±18V，4V到36V
- 强大的电磁干扰抑制比性能
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 电机驱动：功率级和控制模块
- 功率传输：不间断电源、服务器和商用网络电源
- ADC驱动器和参考缓冲放大器
- 可编程逻辑控制器
- 模拟输入和输出模块
- 高端和低端电流检测
- 高精度比较器
