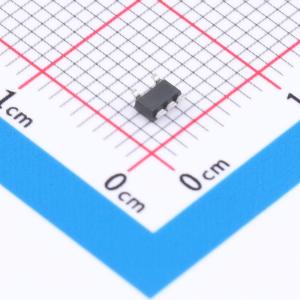

温馨提醒：图片仅供参考，商品以实物为准
RS8417BXF
高压轨对轨放大器RS8417
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8417BXF
- 商品编号
- C54300704
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0665克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2V；2V~18V | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 4.5V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 34nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 20pA | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 80mA | |
| 输入失调电流(Ios) | 20pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
RS8417、RS8418 是高压（36V）通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出、低失调（典型值 ±0.3mV）和低失调漂移（典型值 ±1µV/°C）。
诸如差分和共模输入电压范围可达电源轨、高短路电流（90mA）、高压摆率（4.5V/µs）和关断等独特特性，使 RS8417 和 RS8418 成为适用于高压工业应用的极其灵活、稳健且高性能的运算放大器。
RS8417/RS8418 适用于扩展工业和汽车温度范围（-40°C 到 125°C）。RS8417 单放大器采用 SOT23 - 5 封装。RS8418 双放大器采用 SOP8 和 MSOP8 封装。
商品特性
- 低失调电压：±0.3mV（典型值）
- 低失调电压漂移：±1µV/°C
- 低噪声：5.5μVₚ₋ₚ（0.1Hz ~ 10Hz）
- 高共模抑制比：120dB
- 轨到轨输入和输出
- 宽带宽：1.5MHz GBW
- 高压摆率：4.5V/µs
- 适合多路复用器/比较器输入
- 放大器可在高达电源轨的差分输入下工作
- 放大器可用于开环或作为比较器
- 低静态电流：每个放大器 150μA
- 宽电源范围：±2V 到 ±18V，4V 到 36V
- 强大的电磁干扰抑制比（EMIRR）性能
- 差分和共模输入电压范围可达电源轨
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 电机驱动：功率级和控制模块
- 功率传输：不间断电源（UPS）、服务器和商用网络电源
- ADC 驱动器和参考缓冲放大器
- 可编程逻辑控制器
- 模拟输入和输出模块
- 高端和低端电流检测
- 高精度比较器
