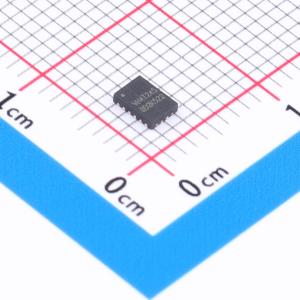

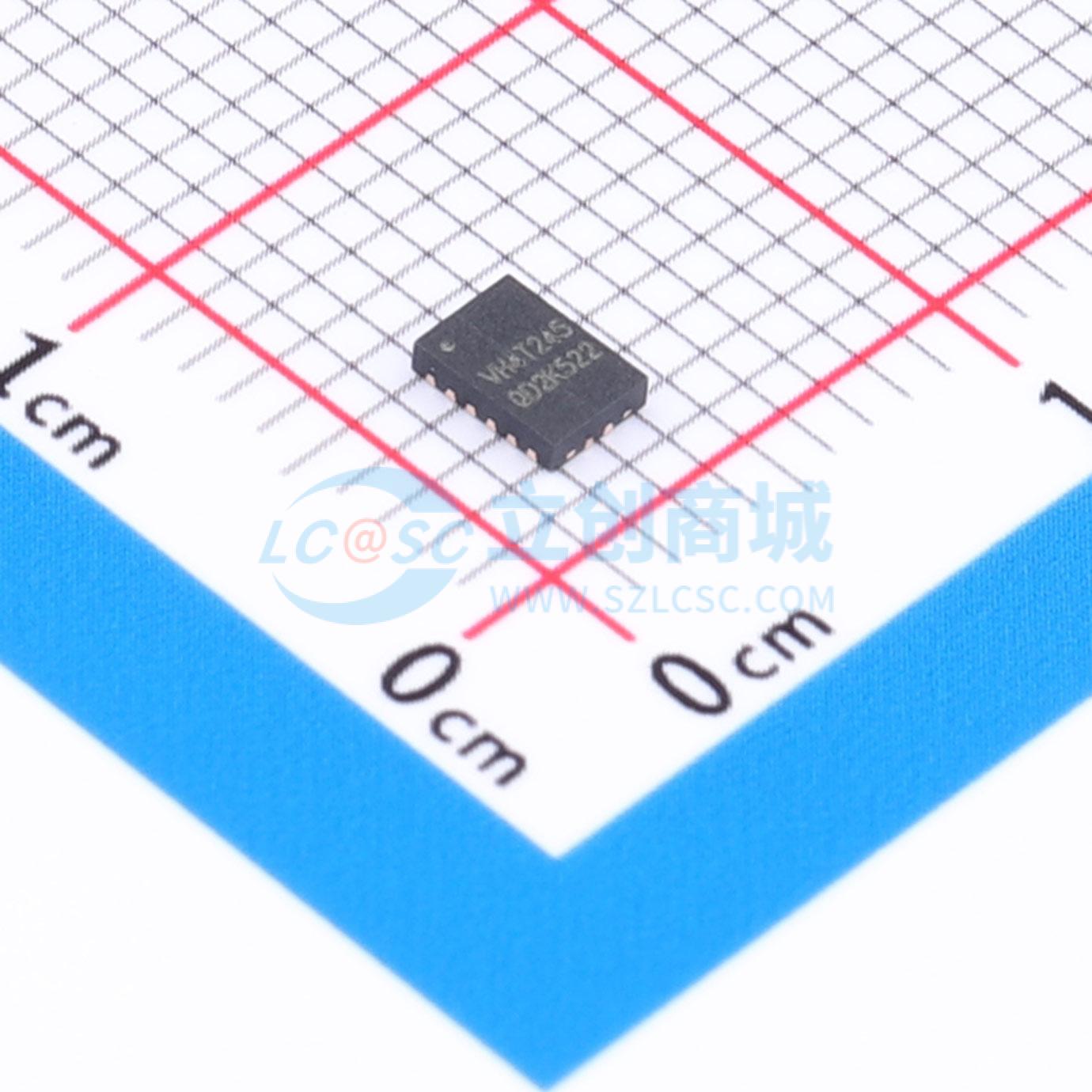

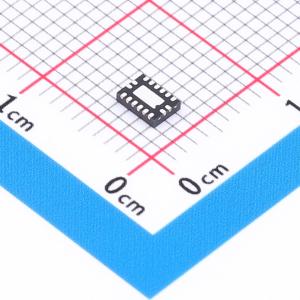

RS74AVCH4T245XTQW16
电平转换RS74AVCH4T245
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS74AVCH4T245XTQW16
- 商品编号
- C54300693
- 商品封装
- QFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.0975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.2V~3.6V | |
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
这款4位同相总线收发器采用两个独立的可配置电源轨。A端口和B端口分别设计为跟踪VCCA和VCCB，可接受1.2V至3.6V的任何电源电压。RS74AVCH4T245经过优化，可在VCCA/VCCB设置为1.4V至3.6V的条件下工作，在VCCA/VCCB低至1.2V时也能正常工作。这允许在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低电压双向转换。
RS74AVCH4T245设计用于两个数据总线之间的异步通信。方向控制（DIR）输入和输出使能（OE（上划线））输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式。A和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止ICC和ICCZ过大。
有源总线保持电路将未使用或未驱动的数据输入保持在有效的逻辑状态。不建议将上拉或下拉电阻与总线保持电路一起使用。上电侧的总线保持电路始终保持激活状态。
为确保在电源上电或断电期间处于高阻抗状态，OE（上划线）应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
该器件针对使用Ioff的部分掉电应用进行了全面规定。Ioff电路可禁用输出，防止器件断电时电流反向回流造成损坏。
商品特性
- 控制输入νH/νL电平参考VCCA电压
- DIR和OE（上划线）由VCCA供电
- 完全可配置的双轨设计允许每个端口在1.2V至3.6V的完整电源范围内工作
- I/O可承受4.6V电压
- Ioff支持部分掉电模式操作
- 数据输入的总线保持功能消除了对外部上拉/下拉电阻的需求
- 最大数据速率：
- 380 Mbps（1.8V至3.3V转换）
- 200 Mbps（<1.8V至3.3V转换）
- 200 Mbps（转换至2.5V或1.8V）
- 扩展温度范围：-40°C至+125°C
应用领域
- 个人电子设备
- 工业领域
- 企业领域
- 电信领域
