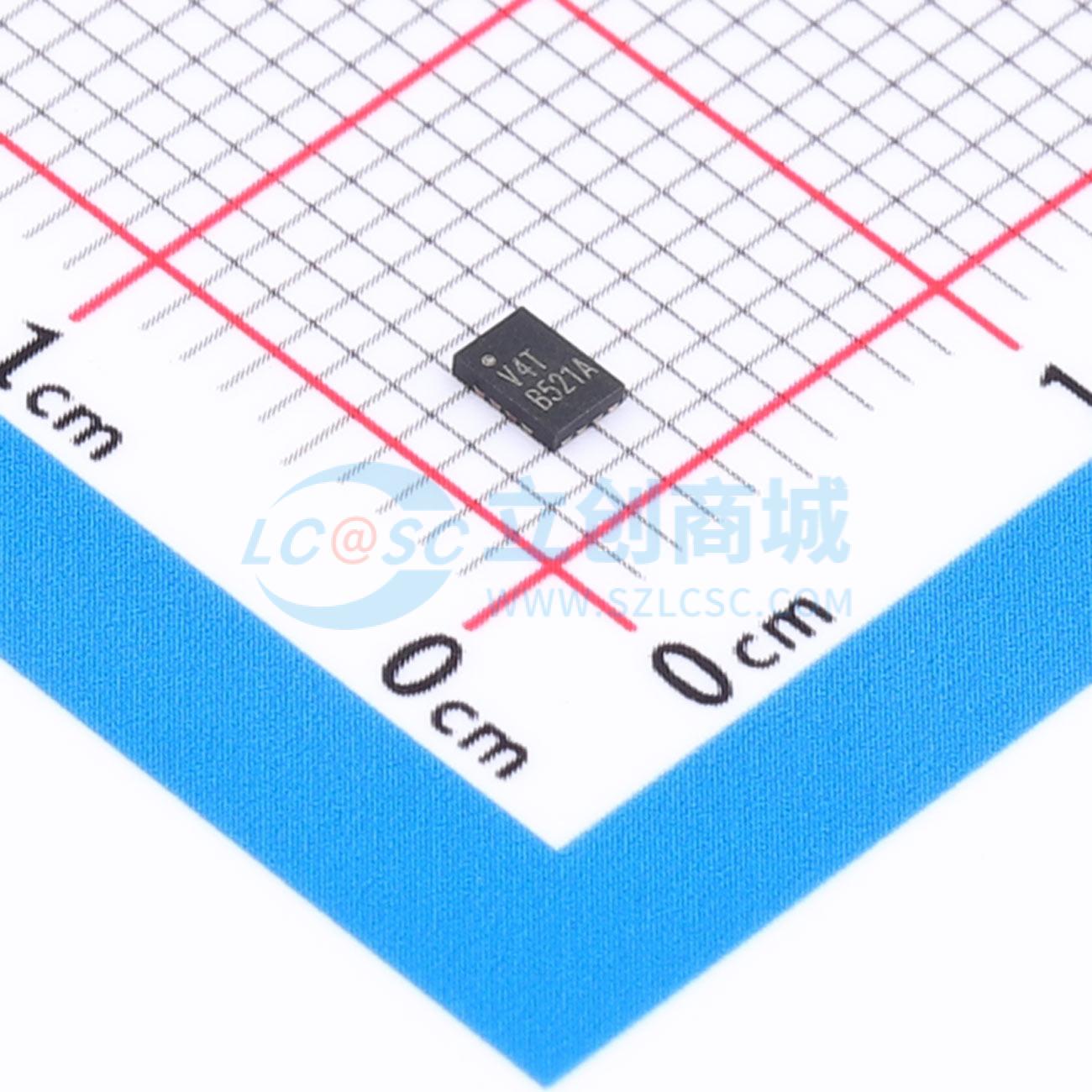

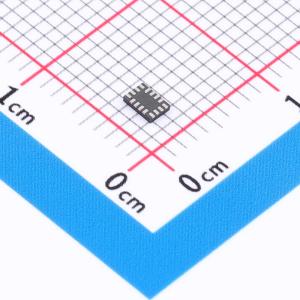

RS74AVC4T245XTQQ16
电平转换RS74AVC4T245
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS74AVC4T245XTQQ16
- 商品编号
- C54300690
- 商品封装
- UQFN-16(1.8x2.6)
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.2V~3.6V | |
| 元件数 | 2 | |
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
这款4位同相总线收发器采用两个独立的可配置电源轨。A端口设计为跟踪VCCA，VCCA可接受1.2 V至3.6 V的任何电源电压。B端口设计为跟踪VCCB，VCCB可接受1.2 V至3.6 V的任何电源电压。RS74AVC4T245经过优化，可在VCCA/VCCB设置为1.4 V至3.6 V的条件下工作，在VCCA/VCCB低至1.2 V时也可工作。这允许在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低电压双向转换。
RS74AVC4T245设计用于两个数据总线之间的异步通信。方向控制（DIR）输入和输出使能（OE（上划线））输入的逻辑电平可激活B端口输出或A端口输出，或将两个输出端口置于高阻抗模式。当B端口输出激活时，器件将数据从A总线传输到B总线；当A端口输出激活时，器件将数据从B总线传输到A总线。A和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或低电平，以防止ICC和ICCZ过大。
RS74AVC4T245器件的控制引脚（1DIR、2DIR、1OE（上划线）和2OE（上划线））由VCCA供电。
该器件针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。
商品特性
- 控制输入VIH/VIL电平参考VCCA电压
- 完全可配置的双轨设计允许每个端口在1.2V至3.6V的全电源范围内工作
- I/O可承受4.6V电压
- Ioff支持部分掉电模式操作
- 最大数据速率：
- 380 Mbps（1.8 V至3.3 V转换）
- 200 Mbps（<1.8 V至3.3 V转换）
- 200 Mbps（转换至2.5 V或1.8 V）
- 扩展温度范围：-40°C至125°C
应用领域
- 个人电子设备
- 工业领域
- 企业领域
- 电信领域
