温馨提醒：图片仅供参考，商品以实物为准

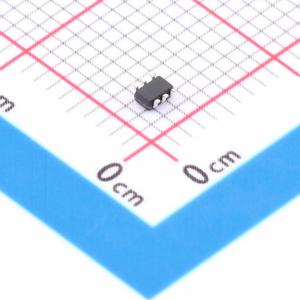

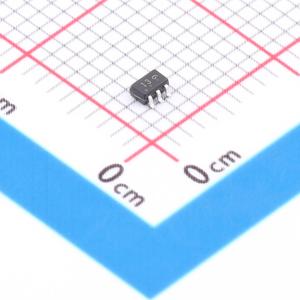

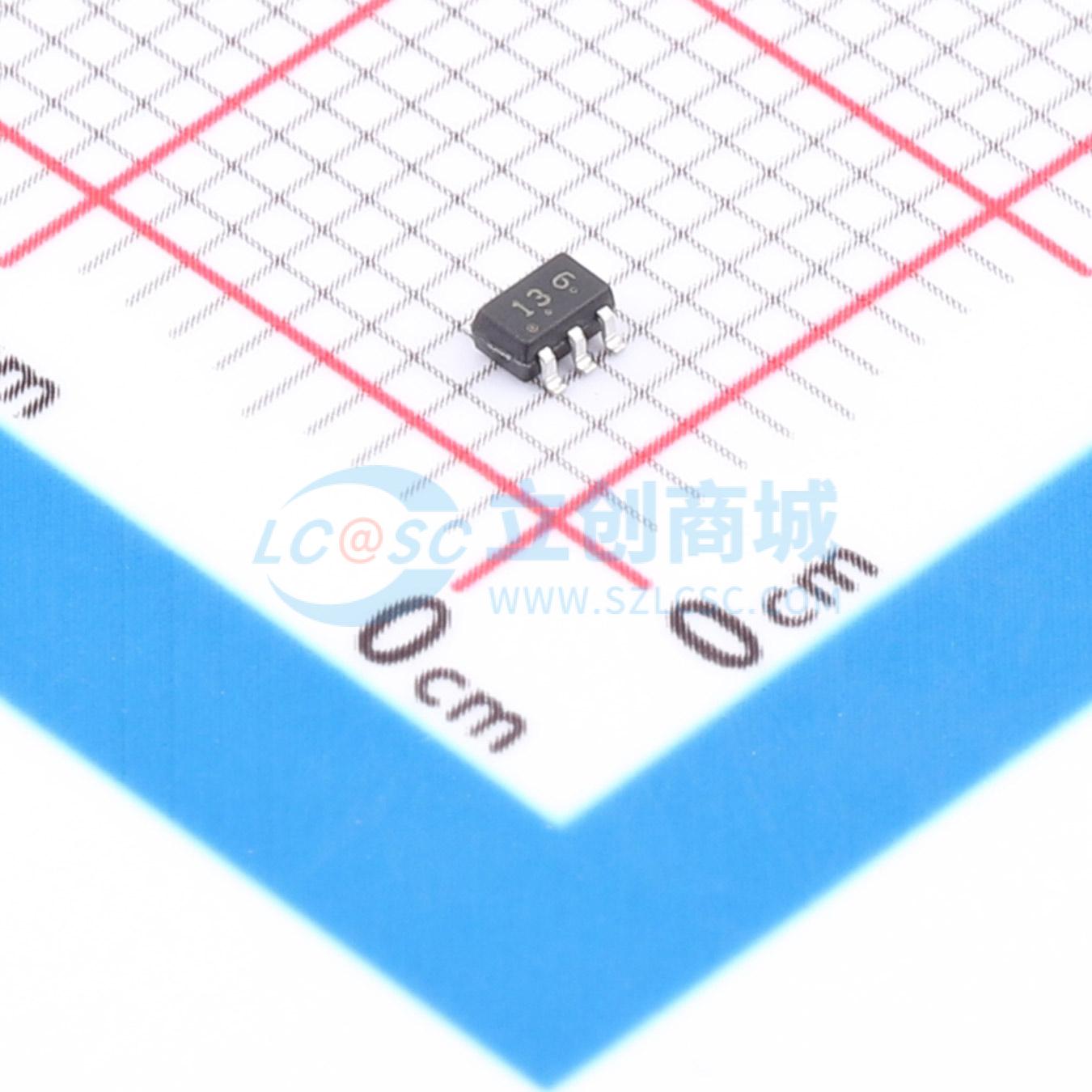

MUN5313DW1T1G(TP)
内置电阻的数字晶体管，元件独立无干扰，可降低安装成本和面积
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MUN5313DW1T1G(TP)
- 商品编号
- C54194955
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.027333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置,1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 30mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | NPN+PNP | |
| 直流电流增益(hFE) | 68 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 3V@2mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@10mA,0.5mA | |
| 输入电阻 | 61.1kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品特性
- 封装内包含DTC144E芯片和DTA144E芯片
- 可使用SOT - 363自动贴装机进行贴装
- 晶体管元件相互独立，消除干扰
- 可将贴装成本和面积降低一半
