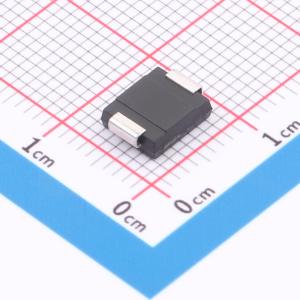

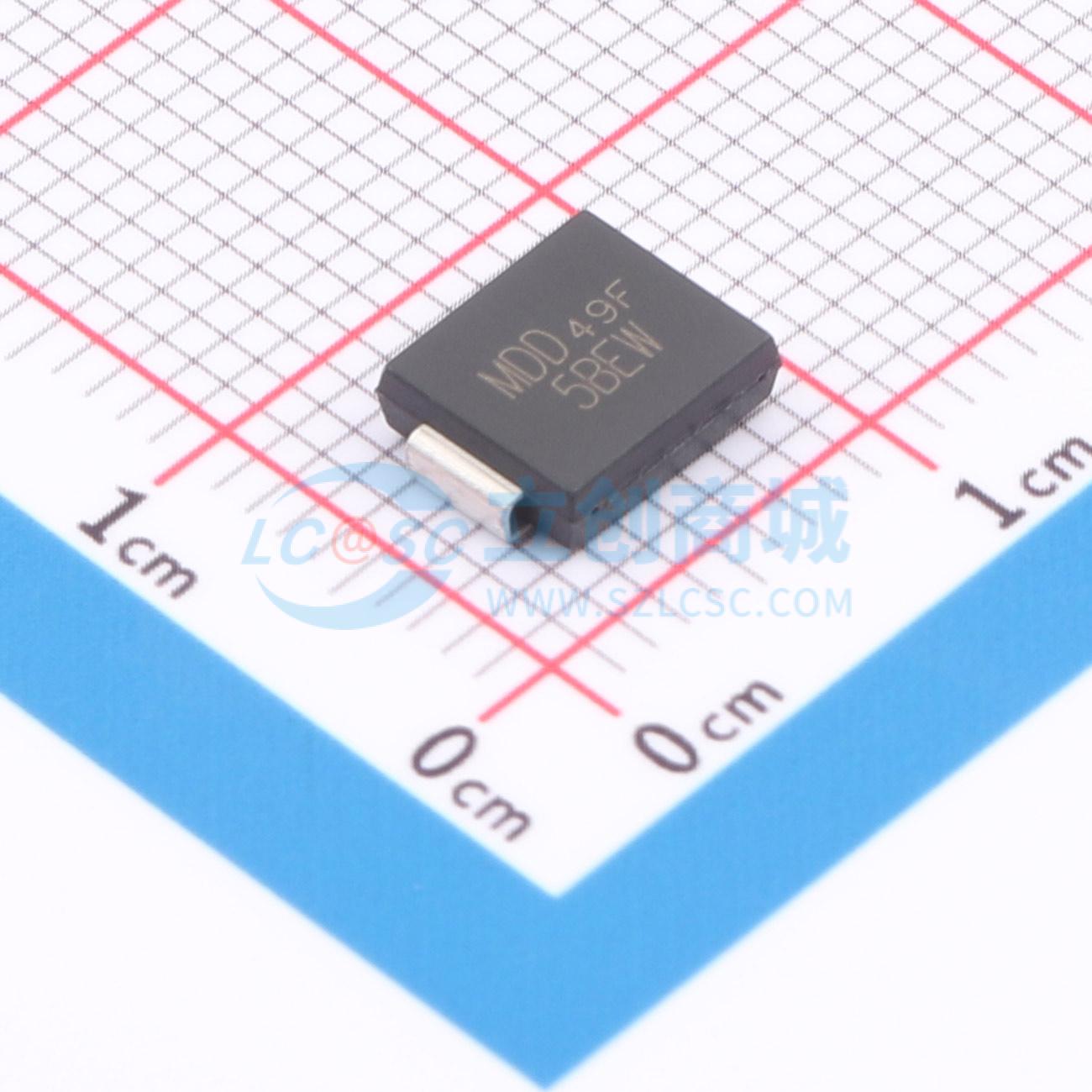

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ20CA
表面贴装瞬态电压抑制器，具备低泄漏、单双向可选、出色钳位能力和快速响应时间
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双向TVS,截止电压：20V，峰值浪涌电流(10/1000μs）：154.3A,峰值浪涌功率(10/1000μs）：5000W
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 5.0SMDJ20CA
- 商品编号
- C54157831
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.349816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 154.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压(VBR) | 24.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 具备5000W峰值脉冲功率能力，波形为10/1000μs
- 低泄漏
- 单极性和双极性单元
- 出色的钳位能力
- 极快的响应时间
- 符合MSL 1级标准
应用领域
用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET、消费、计算机、工业和电信领域传感器单元的信号线上产生的电压瞬变。
