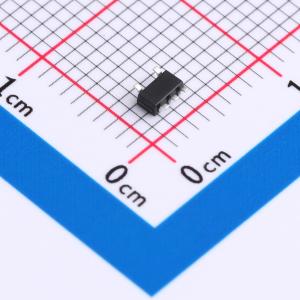

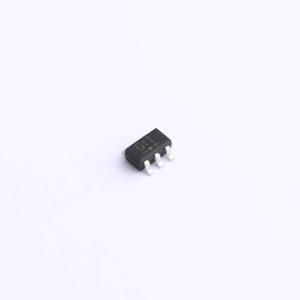

温馨提醒：图片仅供参考，商品以实物为准
TC7SET00F,LJ(CT
CMOS数字集成电路，硅单片式2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2-输入与非门
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7SET00F,LJ(CT
- 商品编号
- C5129835
- 商品封装
- SC-74A(SOT-753)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.94V；4.4V~4.5V | |
| 输出低电平(VOL) | 0V~100mV；360mV | |
| 系列 | TC7SET系列 | |
| 传播延迟(tpd) | 9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
