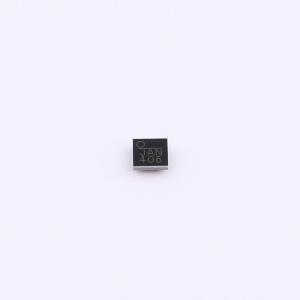

MP2662GC-0000-Z

具备电源路径管理、1mA 终止充电功能和<1μA 电池漏电的 500mA 单节锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MP2662是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2662可从交流适配器或USB端口获取输入电源，同时为系统负载供电并为电池充电。充电器功能包括预充电（PRE.C）、恒流快充（CC）和恒压（CV）调节、充电终止和自动再充电。电源路径管理功能通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续供电。该功能的特点是从输入到系统采用低压差稳压器，从电池到系统采用100mΩ开关。电源路径管理将充电电流与系统负载分离，可实现正确的充电终止，并使电池保持充满电状态。MP2662通过限制从输入到系统以及从电池到系统的电流，提供系统短路保护（SCP）功能。此功能对于防止锂离子电池因电流过大而损坏尤为关键。如果电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，防止锂离子电池过度放电。集成的I2C控制接口允许MP2662对充电参数进行编程，如输入电流限制、输入最低电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。MP2662采用9引脚WLCSP（1.75mmx1.75mm）封装。
品牌名称: MPS(芯源)
商品型号: MP2662GC-0000-Z
商品编号: C5129847
商品封装: WFBGA-9(1.8x1.8)
包装方式: 编带
商品毛重: 0.09克(g)

商品参数

商品概述

MP2662是一款高度集成的单节锂离子/锂聚合物电池充电器，具备系统电源路径管理功能，适用于空间受限的便携式应用。MP2662可从交流适配器或USB端口获取输入电源，同时为系统负载供电并为电池充电。充电器功能包括预充电（PRE.C）、恒流快充（CC）和恒压（CV）调节、充电终止和自动再充电。电源路径管理功能通过自动选择输入电源、电池或两者同时为系统供电，确保系统持续供电。该功能的特点是从输入到系统采用低压差稳压器，从电池到系统采用100mΩ开关。电源路径管理将充电电流与系统负载分离，可实现正确的充电终止，并使电池保持充满电状态。 MP2662通过限制从输入到系统以及从电池到系统的电流，提供系统短路保护（SCP）功能。此功能对于防止锂离子电池因电流过大而损坏尤为关键。如果电池电压降至可编程的电池欠压锁定（UVLO）阈值以下，片上电池欠压锁定功能将切断电池与系统之间的路径，防止锂离子电池过度放电。集成的I2C控制接口允许MP2662对充电参数进行编程，如输入电流限制、输入最低电压调节、充电电流、电池调节电压、安全定时器和电池欠压锁定。 MP2662采用9引脚WLCSP（1.75mmx1.75mm）封装。

商品特性

单节锂离子/聚合物电池的完全自主充电器
21V最大输入电压额定值，具备过压保护（OVP）
±0.5%充电电压精度
I2C接口用于设置充电参数和状态报告
完全集成的电源开关，无需外部阻断二极管
内置强大的充电保护，包括电池温度监测和可编程定时器
PCB过温保护（PCB_OTP）
系统复位功能
内置电池断开功能，适用于运输模式
片上热限制调节
采用WLCSP - 9（1.75mmx1.75mm）封装
安全相关认证：
- IEC 62368 - 1 CB认证

应用领域

可穿戴设备
智能手持设备
健身配件
智能手表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~5.5V
	最大充电电流	456mA
	充电饱和电压	4.2V
	放电截止电压	2.76V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	6.5uA
	接口类型	I2C
