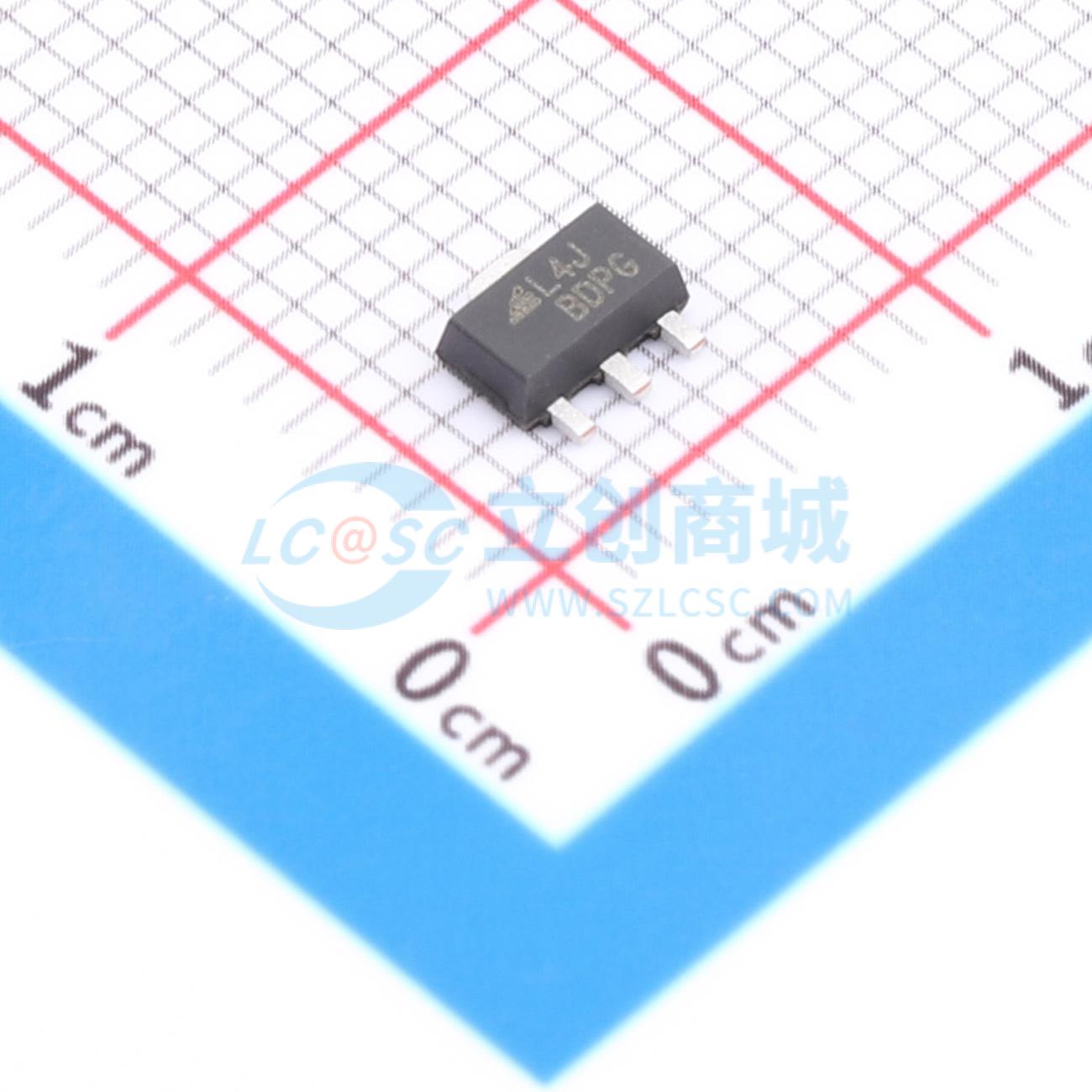

温馨提醒：图片仅供参考，商品以实物为准
TPL810F33-89TR
3.3V 180mA 24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持最大24V输入电压和180mA输出电流，具有低静态电流和高PSRR。使用2.2μF至22μF输出电容时稳定，建议使用4.7μF陶瓷电容。 在100Hz时具有73dB的高PSRR，适用于前级电源产生高噪声的对电源敏感的应用。2μA的超低静态电流使其成为电池供电便携式设备的理想选择。限流和热过载保护电路提高了重载条件下的可靠性。 提供2.8V至5V的固定输出电压选项和1.2V至15V的可调输出电压，在工作条件下电压精度为±2%。在-40℃至+125℃的结温范围内得到保证。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL810F33-89TR
- 商品编号
- C5129912
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.603736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 24V | |
| 输出电压 | 3.3V | |
| 输出电流 | 180mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) | |
| 压差 | 200mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 110uVrms | |
| 功能特性 | 输入欠压保护；过流保护；热关断；内置软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL810 系列是一系列高性能低压差线性稳压器。该系列支持最高 24V 输入电压和 180mA 输出电流，并具有低静态电流和高电源纹波抑制比。TPL810 系列在搭配 2.2μF 至 22μF 输出电容时可保持稳定，建议使用 4.7μF 陶瓷电容。该系列在 100Hz 频率下具有 73dB 的高电源纹波抑制比，这一特性使其非常适合对电源噪声敏感的应用。2μA 的超低静态电流使 TPL810 系列成为电池供电便携式设备的理想选择。限流和热过载保护电路提高了重载条件下的可靠性。TPL810 系列提供 2.8V 至 5V 的固定输出电压选项，以及 1.2V 至 15V 的可调输出电压，在工作条件下具有 ±2% 的电压精度。该系列保证在 -40℃ 至 +125℃ 的结温范围内工作。
商品特性
- 宽输入电压范围：3.6V 至 24V
- 室温下 ±1% 的输出精度
- 固定输出：2.8V、3V、3.3V 和 5V
- 可调输出：1.2V 至 15V
- 超低静态电流：2μA
- 最大输出电流：180mA
- 低压差电压：在 50mA 时为 200mV
- 高电源纹波抑制比：在 100Hz 时为 73dB
- 限流和热保护
- 搭配 2.2μF 至 22μF 低等效串联电阻陶瓷电容可保持稳定
- 软启动限制使能期间的输入电流浪涌
- 热关断保护
- 结温范围：-40℃ 至 +125℃
- 封装：SOT89-3、SOT23-5、SOT23-3
应用领域
- 手持设备
- 销售终端和电动工具
- 仪表和烟雾探测器
- 工业控制
- 无线和物联网模块
