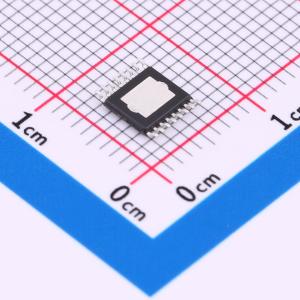

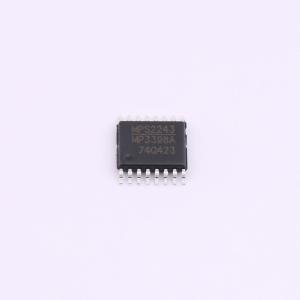

MP3398AGF-Z

升压、4串白光LED控制器，支持模拟和PWM调光

SMT扩展库PCB免费打样

描述: MP3398A是一款具有4个电流通道的升压控制器，专为驱动大尺寸LCD面板背光应用的WLED阵列而设计。它可灵活地通过两个或更多IC并联共享单个电感电源来扩展LED通道数量。MP3398A采用具有固定开关频率的峰值电流模式。该频率可通过外部设置电阻进行编程。MP3398A驱动外部MOSFET，将5V至28V输入电源的输出电压升压。它将每个LED串中的电流调节到由外部电流设置电阻设定的值。MP3398A采用4个内部电流源实现电流平衡。串间电流匹配可实现2.5%的调节精度。其LED电流源上的低调节电压可降低功率损耗。MP3398A可独立支持模拟和PWM调光，以满足不同的调光模式需求。此外，还集成了丰富的保护模式，包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED短路/开路保护、电感/二极管短路保护。MP3398A提供SOIC16、TSSOP16-EP和SOIC20封装。
品牌名称: MPS(芯源)
商品型号: MP3398AGF-Z
商品编号: C5129846
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	2.5%

商品概述

MP3398A是一款具有4个电流通道的升压控制器，专为驱动大尺寸LCD面板背光应用的WLED阵列而设计。它可灵活地通过两个或更多IC并联共享单个电感电源来扩展LED通道数量。 MP3398A采用具有固定开关频率的峰值电流模式。该频率可通过外部设置电阻进行编程。MP3398A驱动外部MOSFET，将5V至28V输入电源的输出电压升压。它将每个LED串中的电流调节到由外部电流设置电阻设定的值。 MP3398A采用4个内部电流源实现电流平衡。串间电流匹配可实现2.5%的调节精度。其LED电流源上的低调节电压可降低功率损耗。 MP3398A可独立支持模拟和PWM调光，以满足不同的调光模式需求。此外，还集成了丰富的保护模式，包括过流保护（OCP）、过温保护（OTP）、欠压保护（UVP）、过压保护（OVP）、LED短路/开路保护、电感/二极管短路保护。 MP3398A提供SOIC16、TSSOP16-EP和SOIC20封装。

商品特性

4串，每串最大350mA的WLED驱动器
5V至28V输入电压范围
串间2.5%的电流匹配精度
可编程开关频率
PWM和模拟调光模式
单电源级联能力
LED开路和短路保护
可编程过压保护
可恢复的热关断保护
过流保护
电感/二极管短路保护
欠压锁定
SOIC16、TSSOP16-EP和SOIC20封装

应用领域

台式LCD平板显示器
平板视频显示器
2D/3D LCD电视和显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~28V
	开关频率	150kHz~621kHz
	通道数	4
	输出电流	350mA
	调光	PWM；模拟
