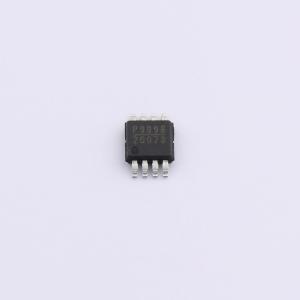

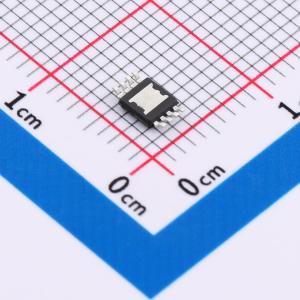

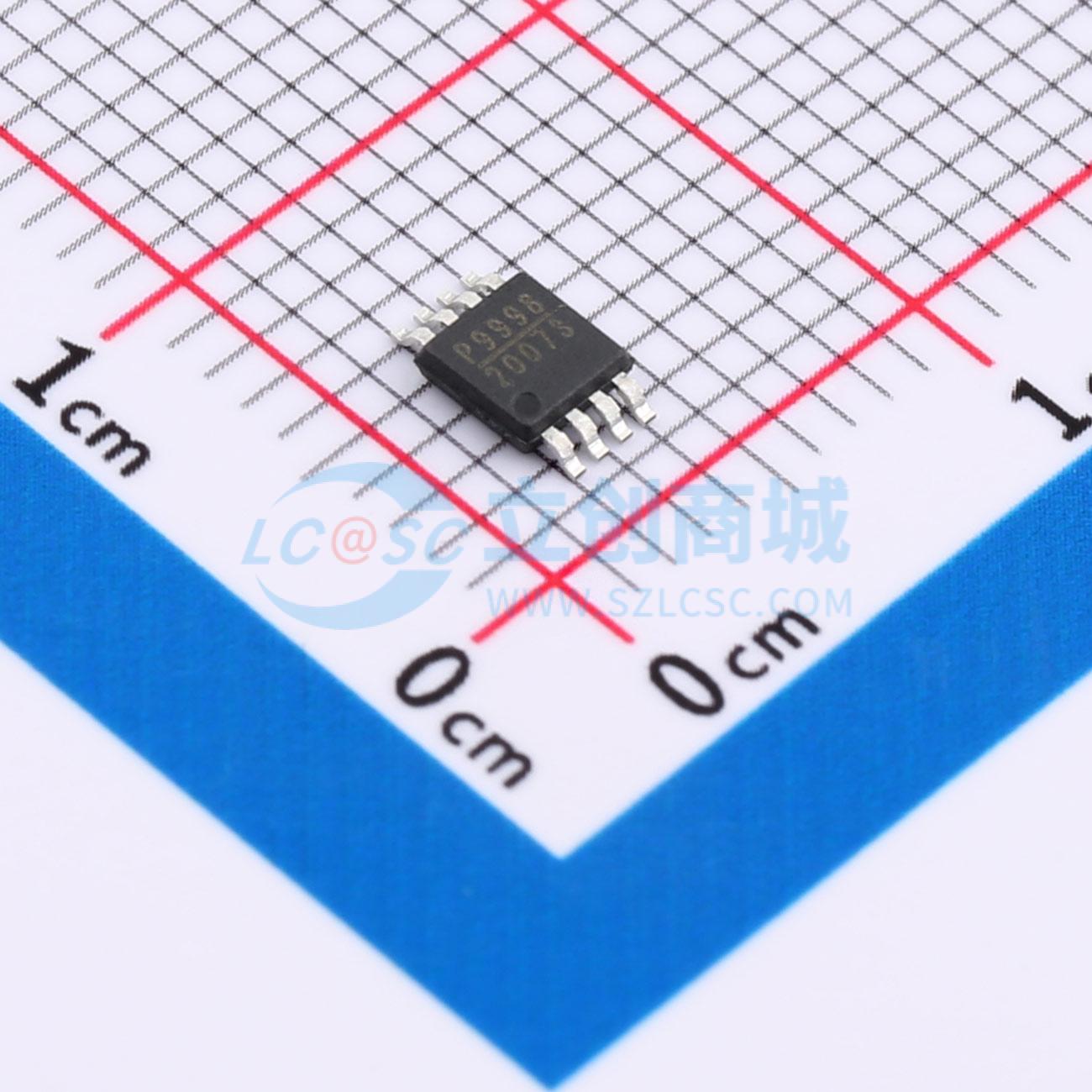

MP20073DH-LF-Z
DDR内存端接稳压器
SMT扩展库PCB免费打样
- 描述
- MP20073将DDR内存端接稳压器与输出电压（VTT）集成在一起，缓冲后的VTTREF输出为VREF的一半。VTT-LDO是一款2A灌/拉式跟踪端接稳压器，专为低成本、低外部元件数量且空间宝贵的系统而设计。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP20073DH-LF-Z
- 商品编号
- C5129839
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 特性 | 热关断；软启动；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MP20073将DDR内存端接稳压器与输出电压（VTT）集成在一起，缓冲后的VTTREF输出电压为VREF的一半。 VTT-LDO是一款2A灌/源跟踪端接稳压器。它专为低成本、外部元件数量少且空间宝贵的系统而设计。 MP20073仅需20µF（2x10µF）的陶瓷输出电容即可保持快速瞬态响应。MP20073支持开尔文检测功能。 MP20073采用带外露焊盘的8引脚MSOP封装，工作温度范围为-40℃至85℃。
商品特性
- VDDQ电压范围：1.3V至6.0V
- 高达2A的集成灌/源线性稳压器，带有用于DDR端接的精确VREF/2分压参考
- 仅需20µF陶瓷输出电容
- 驱动电压：3.3V
- 1.3V输入（VDDQ）有助于降低总功耗
- 集成分压器可跟踪VREF以提供VTT和VTTREF
- 开尔文检测（VTTSEN）
- VTT和VTTREF精度为±30mV
- 内置软启动、欠压锁定和过流保护
- 热关断
应用领域
- 符合ACPI标准的有源端接总线中的笔记本电脑DDR2/3内存电源和端接电压
