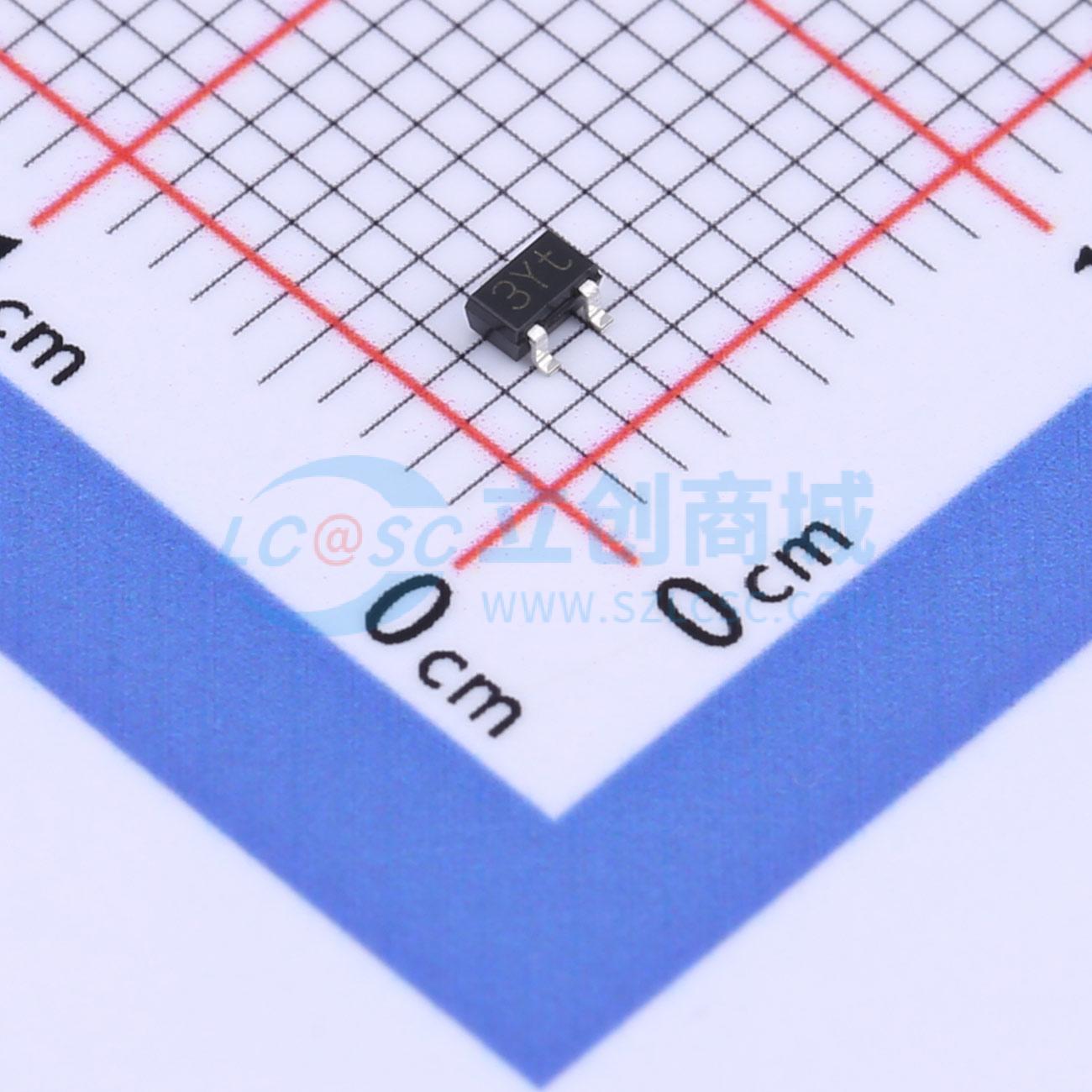

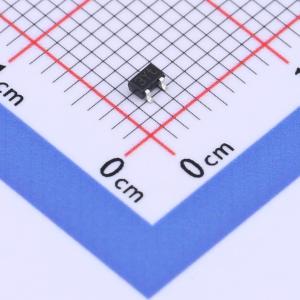

温馨提醒：图片仅供参考，商品以实物为准
PESD2IVN-UX
双向ESD 26.5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小型SOT323 (SC - 70)表面贴装器件(SMD)塑料封装的静电放电(ESD)保护二极管，旨在保护两条汽车车载网络线路免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2IVN-UX
- 商品编号
- C552499
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26.5V | |
| 钳位电压 | 53V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 8.5pF |
商品概述
采用超小型SOT323 (SC - 70)表面贴装器件(SMD)塑料封装的静电放电(ESD)保护二极管，旨在保护两条汽车车载网络线路免受ESD及其他瞬态现象造成的损坏。
商品特性
- 采用一个超小型SOT323封装，可保护两条车载网络线路
- 低钳位电压：I_PP = 1 A时，V_CL = 38 V
- 典型二极管电容匹配ΔC_d/C_d = 0.1 %
- 高达18 kV的ESD保护；符合IEC 61000 - 4 - 2标准，4级
- 符合IEC 61000 - 4 - 5标准(浪涌)；t_p = 8/20 µs时，I_PP = 3 A
- 通过AEC - Q101认证
应用领域
- 用于CAN、LIN、FlexRay和单边半字节传输(SENT)接口的车载网络ESD保护
- 通用汽车应用
