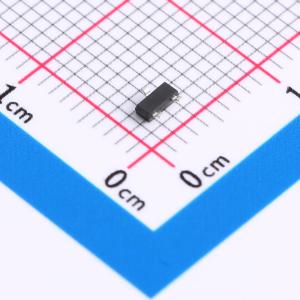

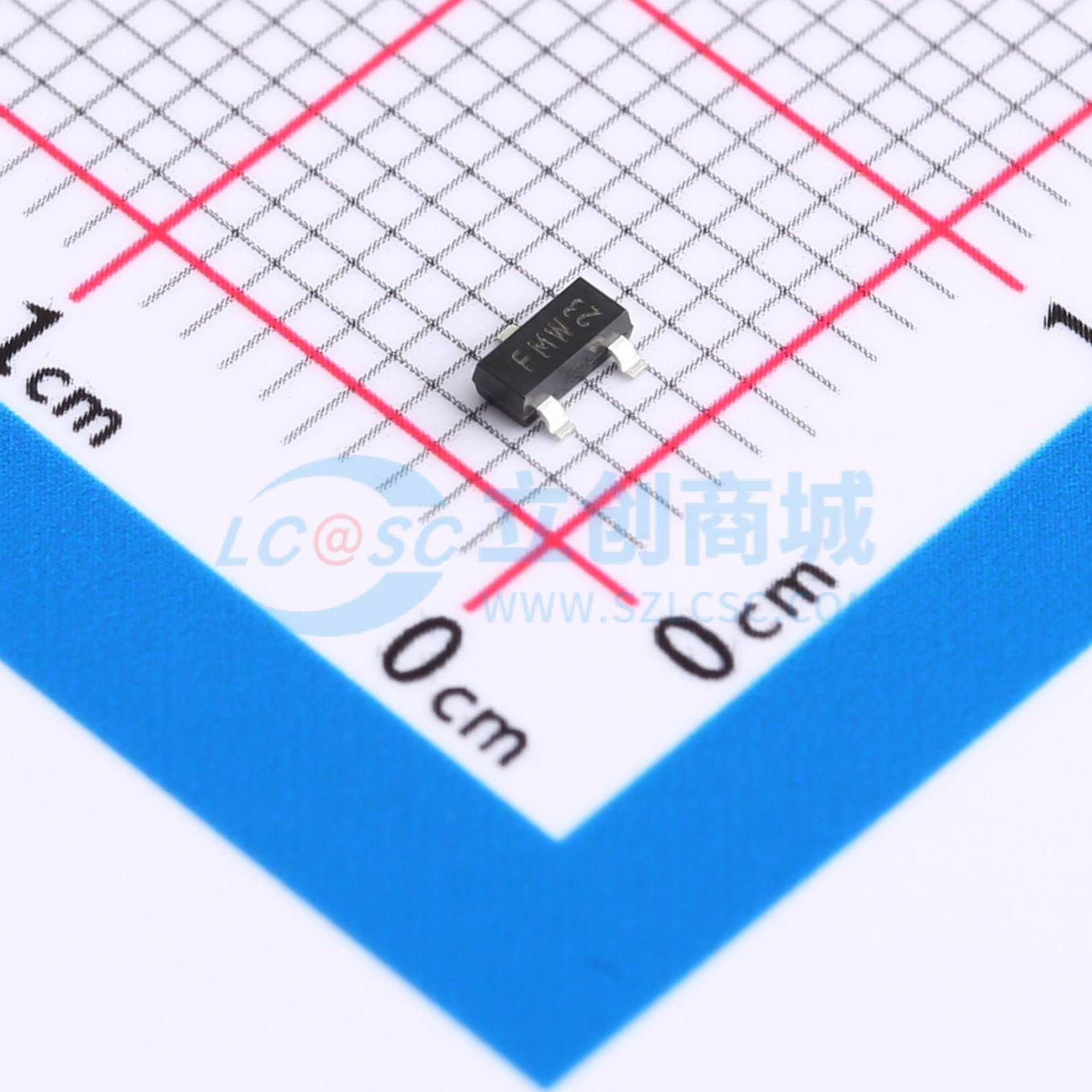

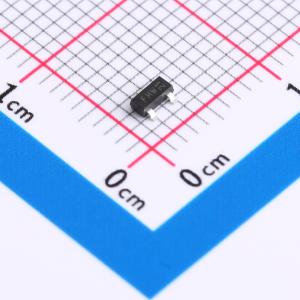

温馨提醒：图片仅供参考，商品以实物为准
PESD27VV2BTR
双向双路ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向双静电放电 (ESD) 保护二极管采用小型 SOT23 (TO-236AB) 表面贴装器件 (SMD) 塑料封装，旨在保护两条数据线免受 ESD 和其他瞬态电压的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD27VV2BTR
- 商品编号
- C552485
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 类型 | ESD | |
| Cj-结电容 | 17pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的双向双静电放电（ESD）保护二极管，旨在保护两条数据线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 27 V
- 低钳位电压：IPP = 3 A时，VCL = 36 V
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 超低泄漏电流：IRM < 1 nA
- 通过AEC - Q101认证
应用领域
- 用于汽车、通信、消费和计算设备中低速接口的ESD保护。
