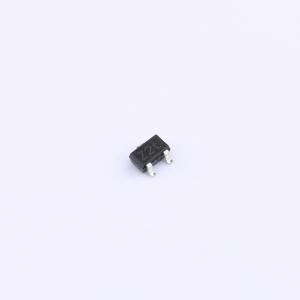

PESD2CANFD24V-UX
车载网络的静电放电（ESD）保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述

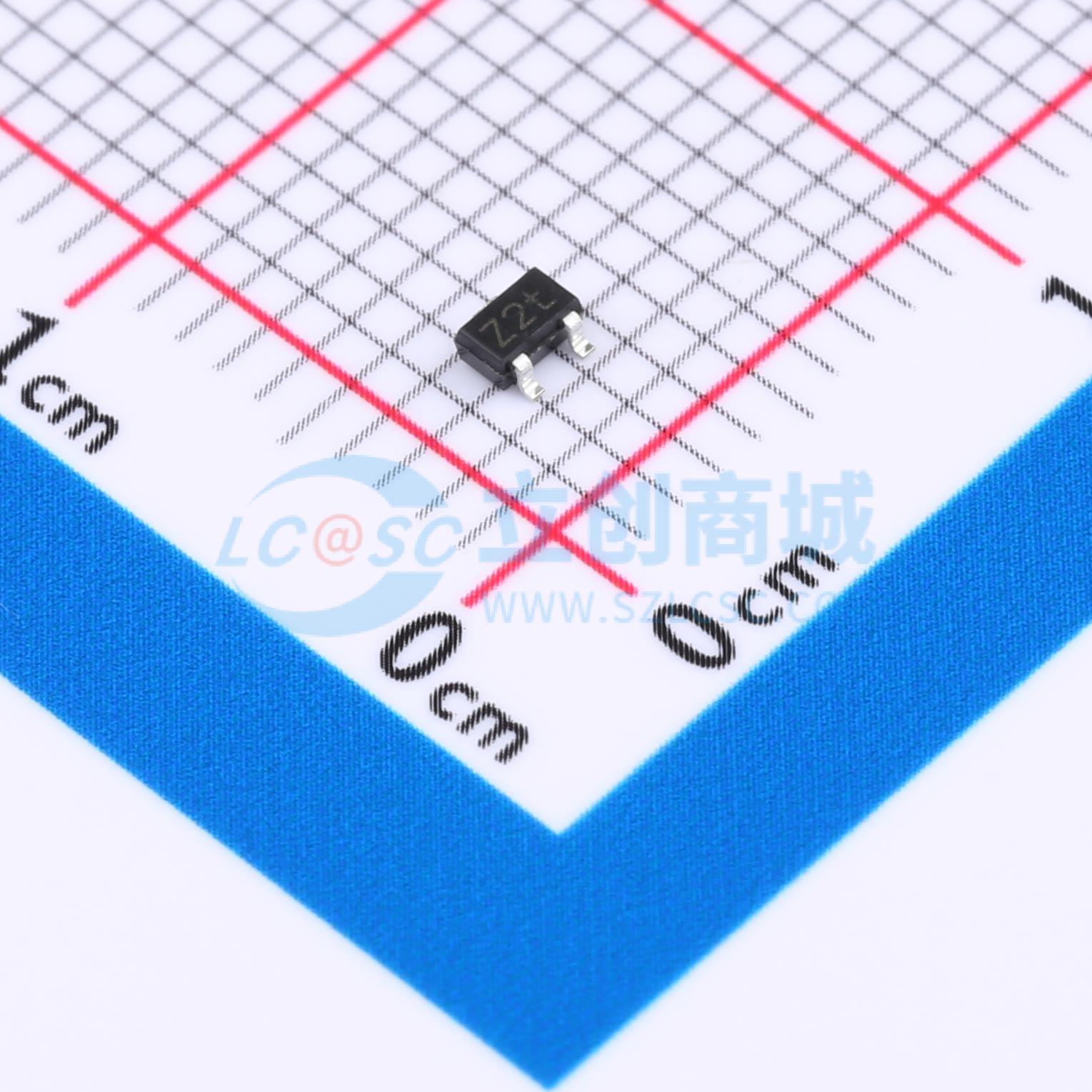

- 采用小型SOT323（SC - 70）表面贴装器件（SMD）塑料封装的静电放电（ESD）保护器件，旨在保护两条汽车车内网络总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CANFD24V-UX
- 商品编号
- C552487
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 2.6A@8/20us | |
| 击穿电压 | 25.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品概述
采用小型SOT323 (SC-70) 表面贴装器件 (SMD) 塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线线路免受静电放电 (ESD) 和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 24 V
- 低钳位电压：IPP = 1 A时，VCL = 33 V
- 高达23 kV的ESD保护 (IEC 61000-4-2)
- 低电容：Cd = 6 pF
- 高达23 kV的ESD保护 (ISO 10605; C = 150 pF; R = 330 Ω)
- 高温度承受能力：Tj = 175 °C
- 通过AEC-Q101认证
应用领域
-汽车环境中车载网络线路的ESD保护-CAN-FD-CAN-FlexRay-SENT
