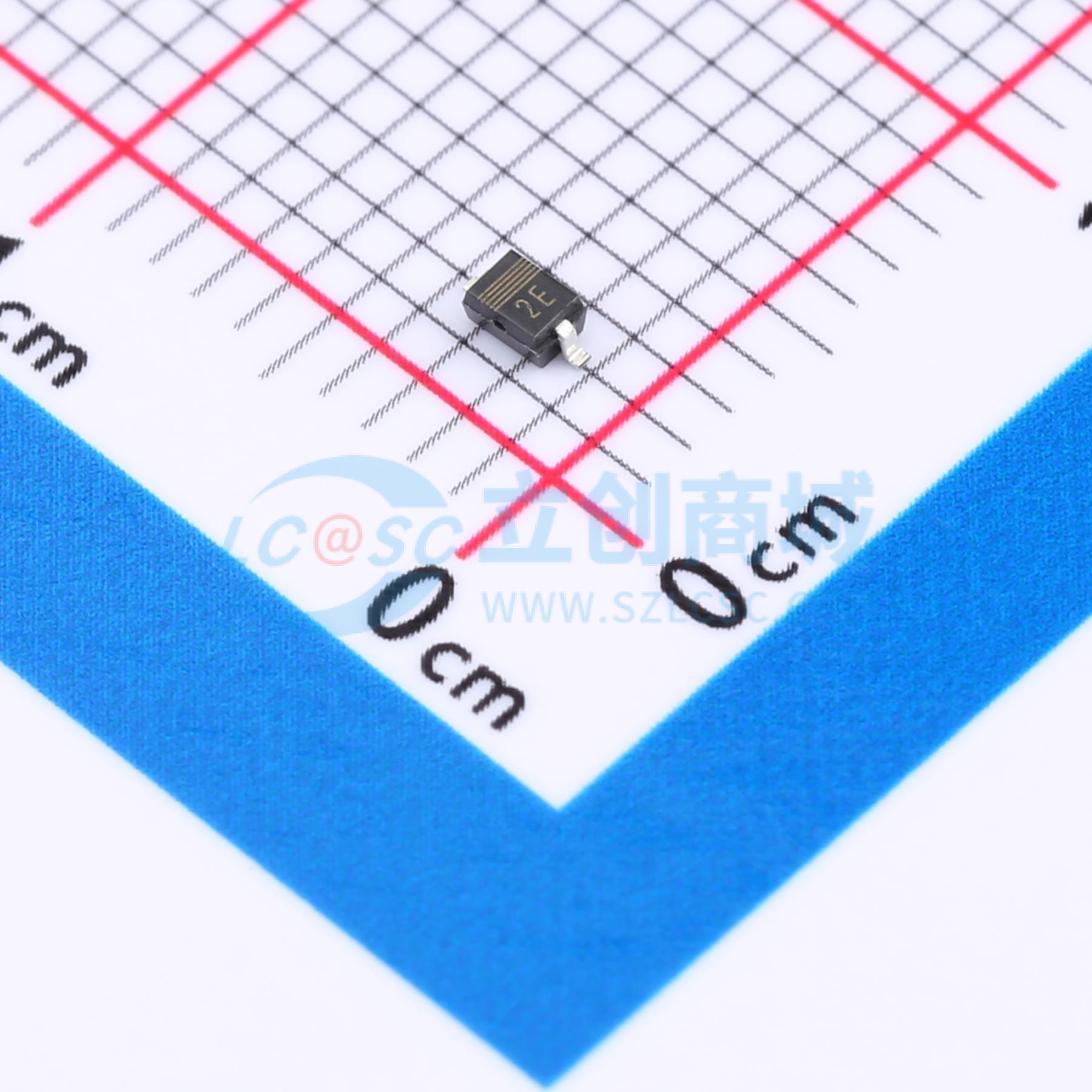

温馨提醒：图片仅供参考，商品以实物为准
PESD24VS1UA,115
单向ESD 24V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOD323（SC - 76）超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VS1UA,115
- 商品编号
- C552476
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.5V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 23pF |
商品概述
采用SOD323（SC - 76）超小型表面贴装器件（SMD）塑料封装的单向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路单向ESD保护
- 最大脉冲峰值功率：Ppp= 160W
- 超低漏电流：IRM= 1nA
- ESD保护能力高达23kV
- 符合IEC 61000 - 4 - 2 4级（ESD）标准
- 符合IEC 61000 - 4 - 5（浪涌）标准；IPP= 3A
应用领域
- 计算机及周边设备
- 通信系统
- 音频和视频设备
- 数据线
