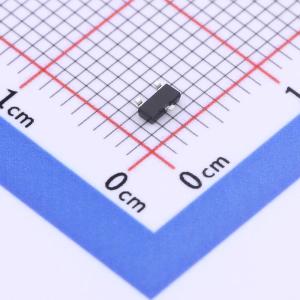

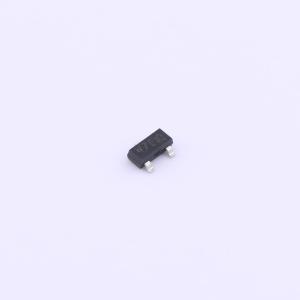

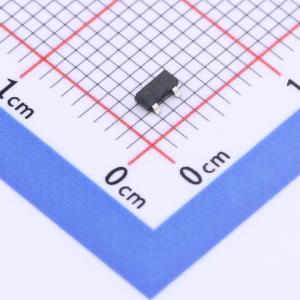

温馨提醒：图片仅供参考，商品以实物为准
PESD24VS2UAT,215
PESD24VS2UAT,215
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD24VS2UAT,215
- 商品编号
- C552478
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲功率(Ppp) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.5V | |
| 通道数 | 双路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 类型 | ESD |
商品概述
采用SOT23塑料封装、共阴极配置的单向双ESD保护二极管。旨在保护多达两条传输线或数据线免受静电放电（ESD）和其他瞬变损害。
商品特性
- 多达两条线路的单向ESD保护
- 共阴极配置
- 最大脉冲峰值功率：在 tP = 8 / 20 us 时，Ppp= 330W
- 低钳位电压：在 IPP= 18A 时，V(CL)R = 20V
- 超低反向漏电流：IRM < 700nA
- ESD保护能力 >30kV
- IEC 61000 - 4 - 2；4级（ESD）
- IEC 61000 - 4 - 5（浪涌）；在 tp = 8 / 20 us 时，IPP= 18A
应用领域
-计算机及外设-通信系统-音频和视频设备-数据线-CAN总线保护
