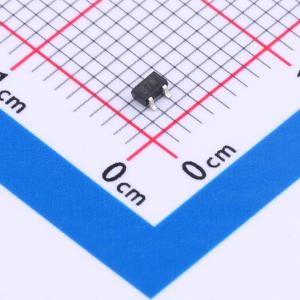

PESD1IVN27-UX
车载网络的静电放电（ESD）保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用小型SOT323（SC - 70）表面贴装器件（SMD）塑料封装的静电放电（ESD）保护器件，旨在保护汽车车内网络总线免受静电放电（ESD）和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1IVN27-UX
- 商品编号
- C552465
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 28V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 14pF |
商品概述
采用小型SOT323 (SC-70) 表面贴装器件 (SMD) 塑料封装的ESD保护器件，旨在保护汽车车内网络总线免受静电放电 (ESD) 和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 27 V
- 低钳位电压：IPP = 3 A时，VCL = 36 V
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 高达30 kV的ESD保护（ISO 10605：C = 330 pF，R = 330 Ω）
- ISO 7637 - 3：脉冲a：VS = -150 V，/ 脉冲b：VS = +100 V
- 超低泄漏电流：IRM < 1nA
- 符合AEC - Q101标准/汽车级
应用领域
- 汽车环境中车内网络线路的ESD保护
- CAN
- LIN
- FlexRay
- SENT
