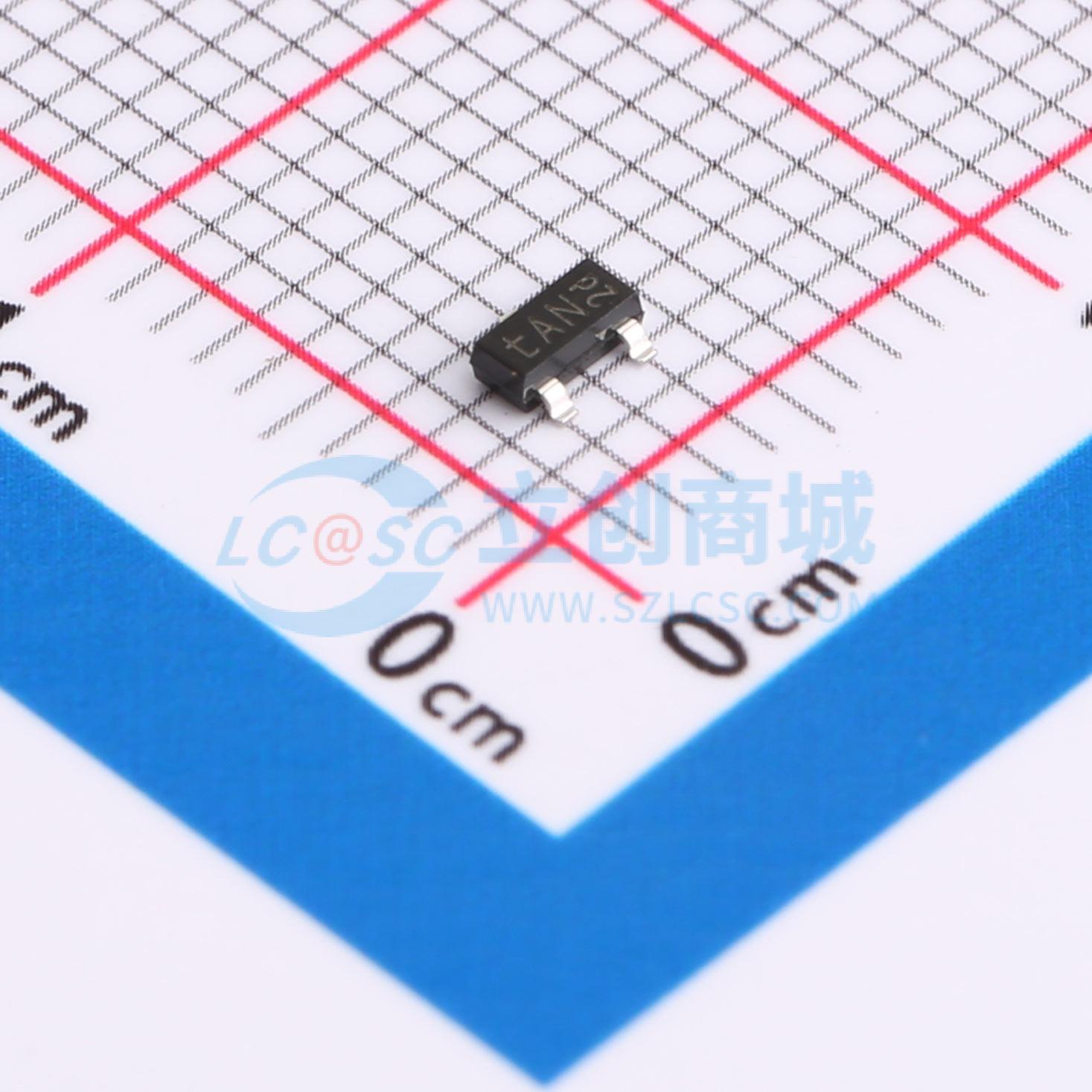

PESD1CANVL
CAN总线ESD保护二极管
- 描述
- 采用小型SOT23 (TO-236AB) 表面贴装器件 (SMD) 塑料封装，旨在保护两条汽车控制器局域网 (CAN) 总线免受静电放电 (ESD) 和其他瞬变造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1CANVL
- 商品编号
- C552462
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W | |
| 击穿电压 | 25.4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
PESD1CAN采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装，旨在保护两条汽车控制器局域网（CAN）总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 由于采用集成二极管结构，仅需一个小型SOT23封装即可保护两条CAN总线线路
- 最大脉冲峰值功率：在Δt_p = 8/20 μs时，P_PP = 200 W
- 低钳位电压：在l_PP = 1 A时，V_CL = 40 V
- 超低泄漏电流：l_BM < 1 nA
- 典型二极管电容匹配：ΔC_d/C_d = 0.1 %
- 符合IEC 61000 - 4 - 2标准，最高可达23 kV的ESD保护，4级（ESD），符合IEC 61000 - 4 - 5（浪涌）标准；在t_p = 8/20 μs时，l_PP = 3 A
- 小型SMD塑料封装
应用领域
- CAN总线保护
- 汽车应用
