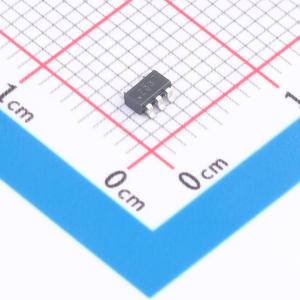

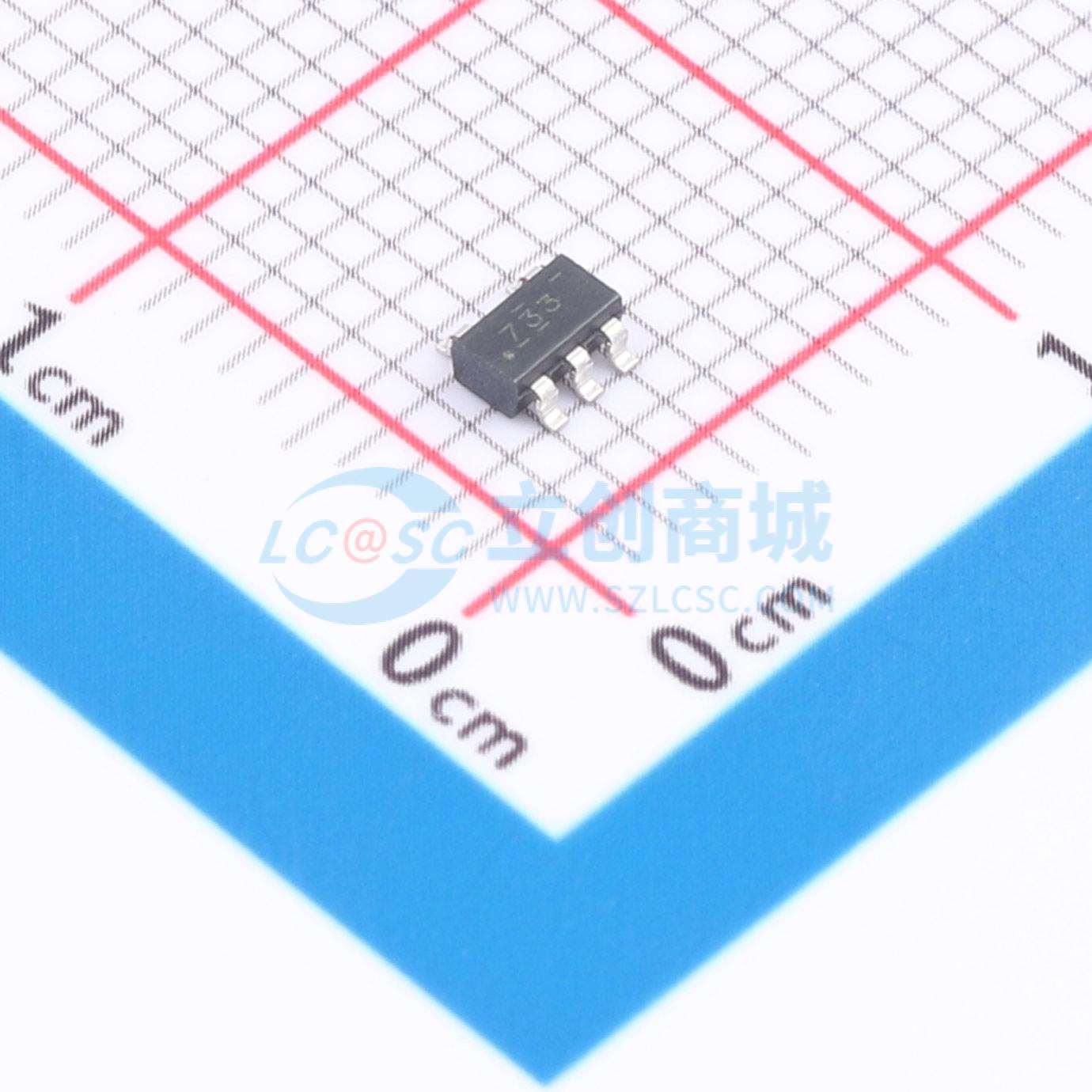

温馨提醒：图片仅供参考，商品以实物为准

TLV77733PDBVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLV77733PDBVR
商品编号: C54110218
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

TLV777 是一款可输出1A输出电流的小型低压差（LDO）线性稳压器。该LDO设计用于提供具有高电源抑制比（PSRR）的电压源，该器件还可提供满足多种电路要求的负载和线路瞬态性能。TLV777的输入电压范围为1.5V 至 5.5V，输出电压范围为0.6V 至 3.3V，可灵活应用于多种场景。TLV777 内置软启动电路，可避免过大的浪涌电流，从而最大程度减小启动过程中的输入压降。当LDO禁用时，有源下拉电路可快速对输出放电，并提供已知的启动状态。EN输入允许外部逻辑信号使能或禁用稳压输出。该LDO可配合小型陶瓷电容器实现稳定工作，可实现整体小型封装尺寸。工作结温范围为−40℃ 至 +125℃。该LDO采用标准2.9mm × 2.8mm SOT-23 (DBV)封装。

商品特性

高电源抑制比:60dB（1kHz），45dB（1MHz）
输入电压范围:1.5V 至 5.5V
固定输出电压范围:0.6V 至 3.3V
输出电压精度:2%
3.3V输出、1A负载下最大低压差为495mV
具备折返电流限制
具备有源输出下拉电阻
封装为2.9mm × 2.8mm 5引脚SOT-23 (DBV)

应用领域

智能手机
平板电脑
游戏机
笔记本电脑
流媒体播放器
机顶盒
摄像头模块

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	495mV@(1A)
	功能特性	热关断；使能控制；输出放电；内置软启动
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1
