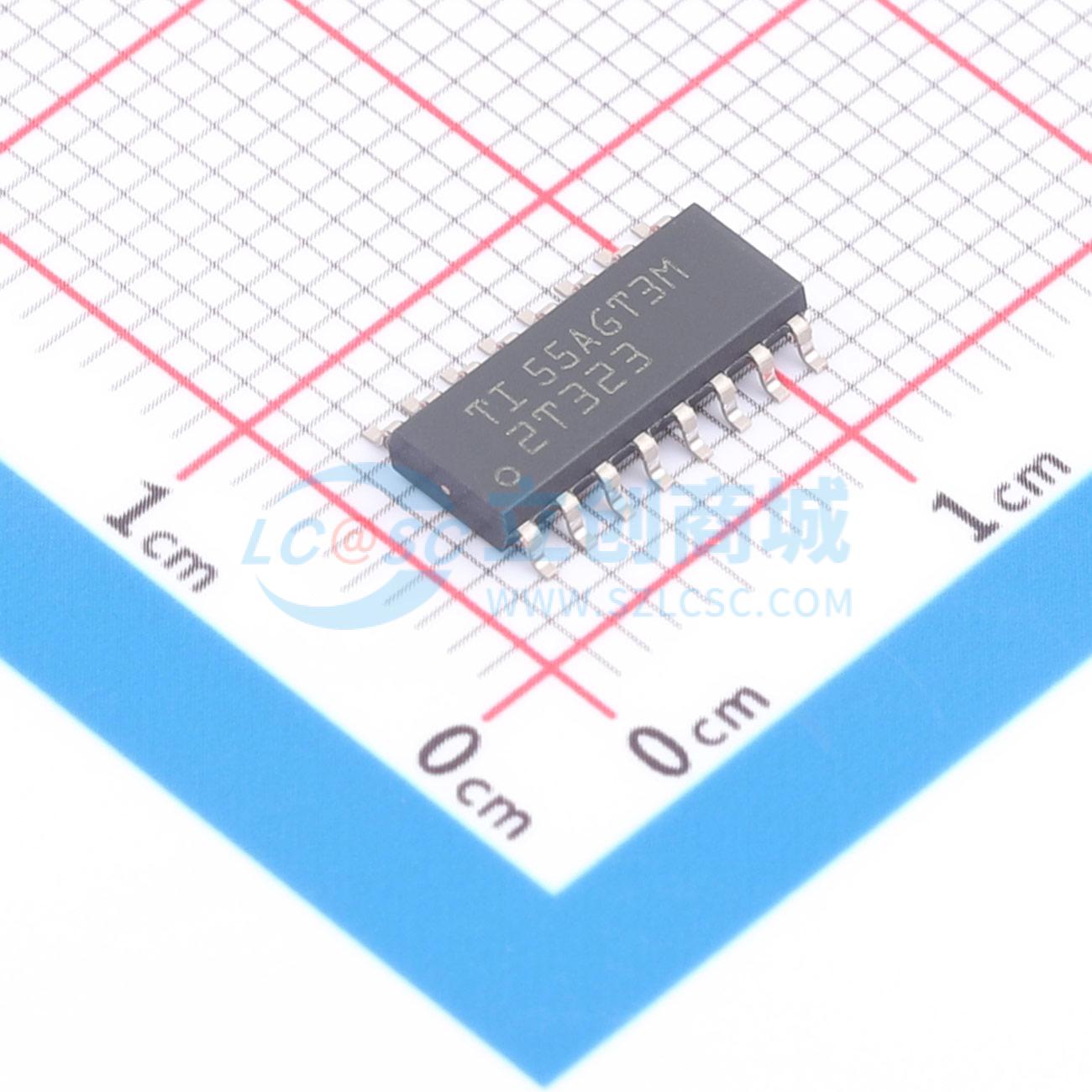

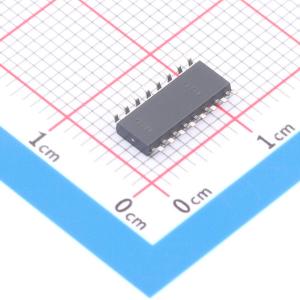

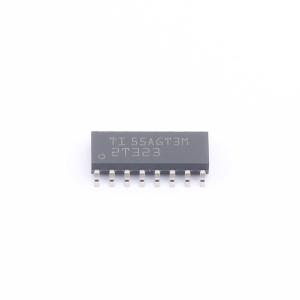

TPUL2T323DR

TPUL2T323器件包含两个独立的扩展脉宽、可RC配置的可重触发单稳态多谐振荡器，设计用于1.5V至5.5V工作条件。输出脉冲持续时间通过选择外部电阻和电容值配置，输出脉冲宽度近似为 Δtwo ≅ 1000 × R × C。该器件具有三个输入，支持上升沿触发和下降沿触发，以及一个清零输入（CLR），可异步停止处于激活状态的输出脉冲。所有输入均采用施密特触发架构，可适应较慢的输入转换速率并提高抗干扰能力。

• 可通过RC配置，输出脉宽范围为10ms至880s
• 扩展脉宽功能可将长脉冲宽度所需的电容值缩小1000倍
• 脉冲宽度小于10ms时，可使用TPUL2G123
• 脉冲宽度偏差典型值为1%，最大值为10%
• 宽工作电压范围:1.5V 至 5.5V
• 输入可承受最高5.5V的电压
• 供电电压为4.5V 至 5.5V时与TTL兼容
• 所有输入均采用施密特触发架构
• 支持单电源电平转换，包含以下转换范围: 上转换:1.2V 至 1.8V、1.5V 至 2.5V、1.8V 至 3.3V、3.3V 至 5.0V 下转换:5.0V/3.3V/2.5V 转 1.8V、5.0V/3.3V 转 2.5V、5.0V 转 3.3V

• 数字幅移键控（ASK）信号解调
• 系统固定时长复位
• 生成固定宽度正数字脉冲
• 数字信号上升沿检测
• 数字信号下降沿检测
• 开关消抖
