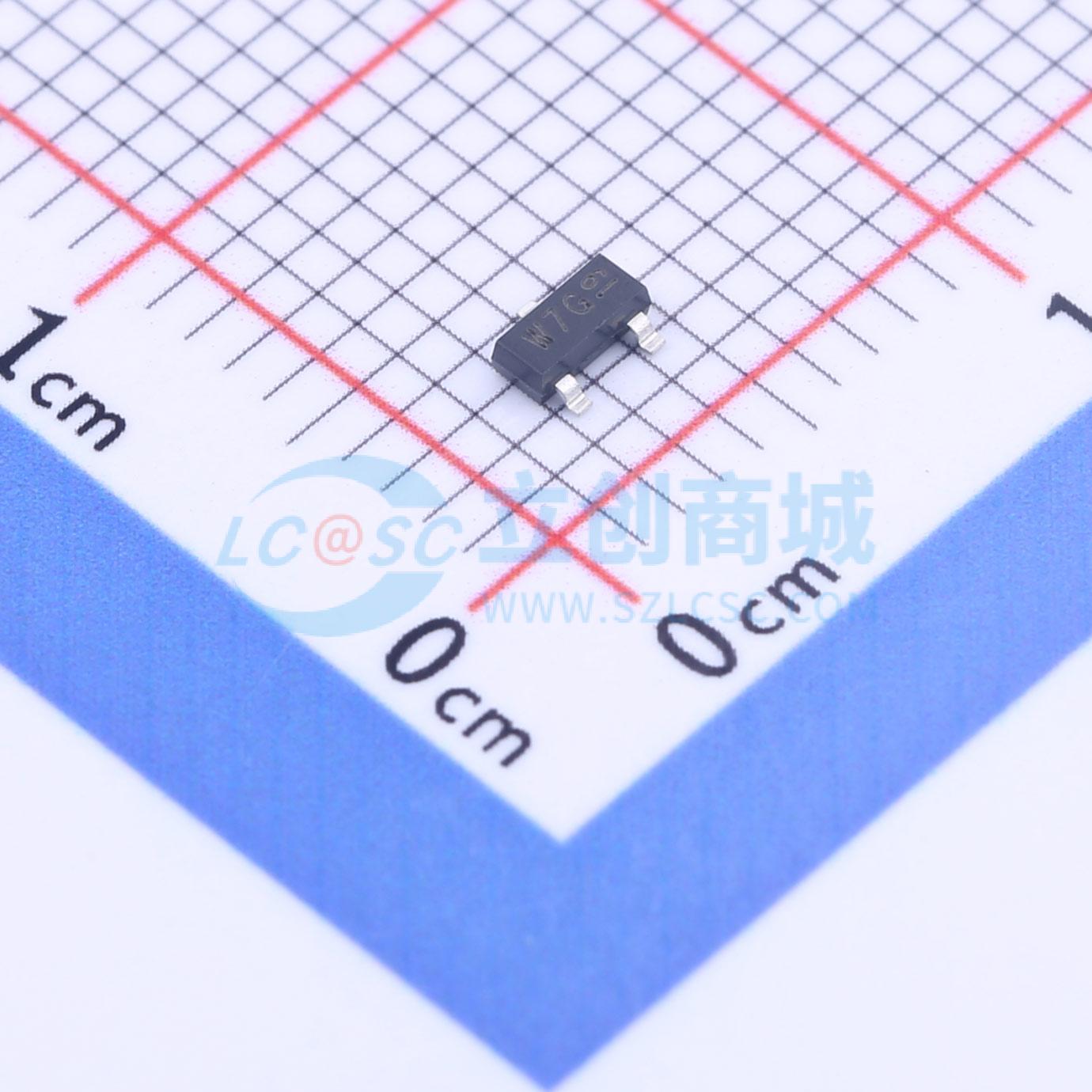

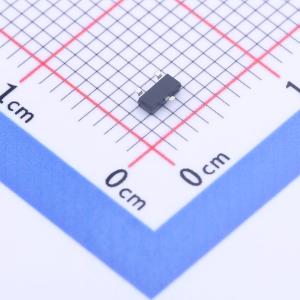

温馨提醒：图片仅供参考，商品以实物为准
PBRN113ET,215
NPN 40V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPN低VCEsat性能基极（PB）配备电阻的晶体管（RET），采用小型SOT23（TO-236AB）表面贴装器件（SMD）塑料封装。PNP互补型号为PBRP113ET。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PBRN113ET,215
- 商品编号
- C551811
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | - | |
| 集射极击穿电压(Vceo) | 40V | |
| 集电极电流(Ic) | 600mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 180@300mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.8V | |
| 最大输入电压(VI(off)) | 1.5V | |
| 输入电阻 | 1kΩ | |
| 电阻比率 | 1.1 | |
| 工作温度 | -65℃~150℃ | |
| 集射极饱和电压(VCE(sat)) | 1.15V@8mA,800mA |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的基于低VCEsat性能（PB）的带电阻器晶体管（RET）NPN型。PNP互补型号：PBRP113ET
商品特性
- 600 mA输出电流能力
- 低集电极 - 发射极饱和电压VCEsat
- 高电流增益hFE
- 减少元件数量
- 内置偏置电阻器
- 降低贴装成本
- 简化电路设计
- 电阻比容差±10%
应用领域
- 汽车和工业领域的数字应用
- 开关负载
- 中等电流外设驱动器
