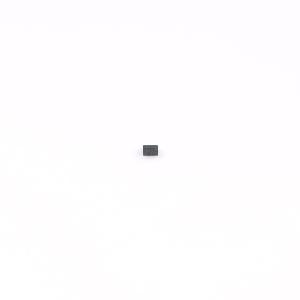

温馨提醒：图片仅供参考，商品以实物为准
PDTA114EMB,315
PNP 50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PNP 配备电阻的晶体管，采用无铅超小 DFN1006B-3 (SOT883B) 表面贴装器件 (SMD) 塑料封装。NPN 互补型号为 PDTC114EMB。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTA114EMB,315
- 商品编号
- C552037
- 商品封装
- SOT-883-3
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.8V@10mA,300mV | |
| 最大输入电压(VI(off)) | 800mV | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV | |
| 特征频率(fT) | 180MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用无引脚超小型DFN1006B-3（SOT883B）表面贴装器件（SMD）塑料封装的PNP带电阻晶体管（RET）。 NPN互补型：PDTC114EMB
商品特性
- 输出电流能力达100 mA
- 减少元件数量
- 内置偏置晶体管
- 降低贴片成本
- 简化电路设计
- 无引脚超小型SMD塑料封装
- 封装高度低至0.37 mm
- 通过AEC-Q101认证
应用领域
-低电流外设驱动器-在数字应用中替代通用晶体管-控制IC输入-移动应用
