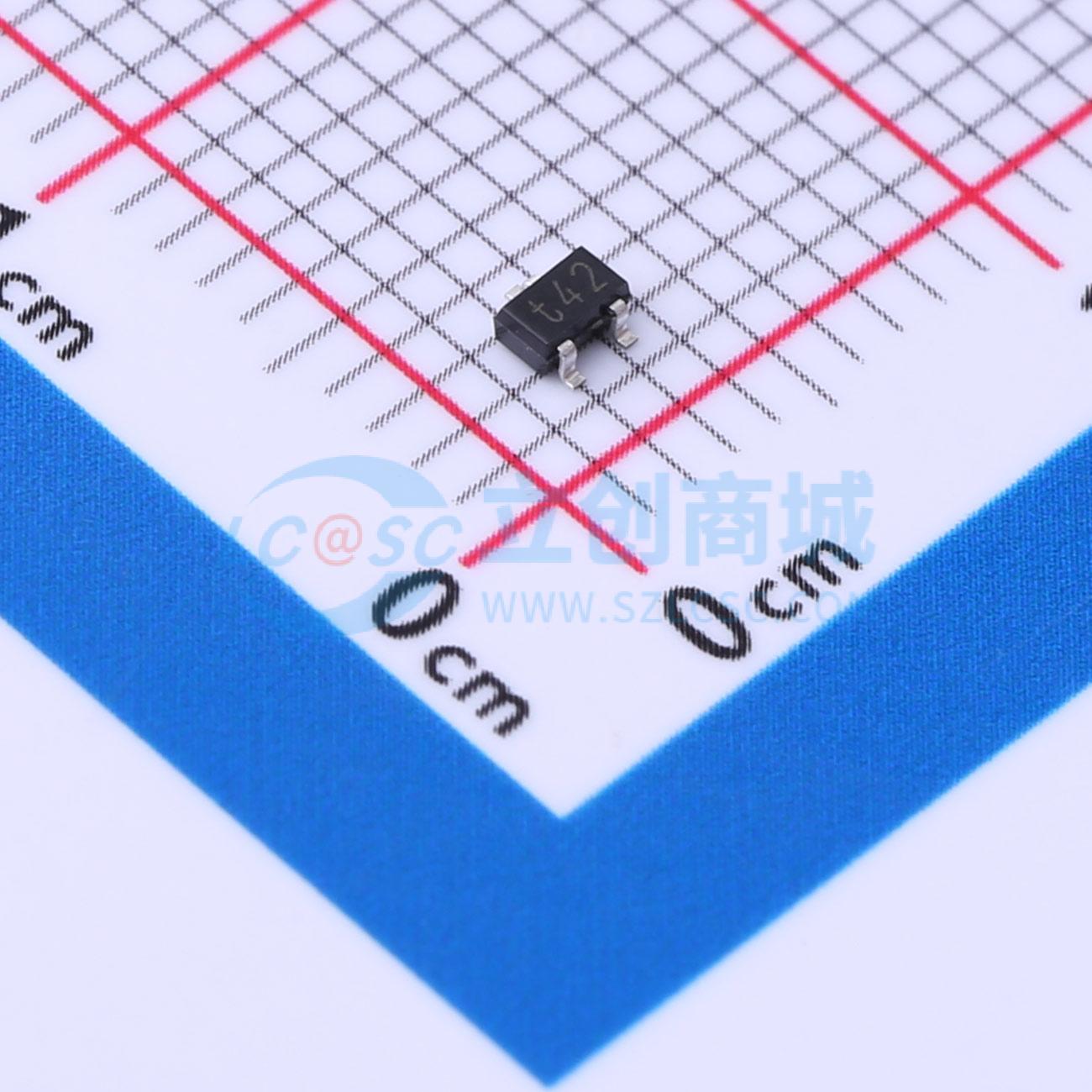

温馨提醒：图片仅供参考，商品以实物为准
PDTA123EU,115
带电阻的PNP晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PNP 电阻型晶体管（封装详情见“简化外形、符号和引脚图”）。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PDTA123EU,115
- 商品编号
- C552061
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 200mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 30 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 1.6V | |
| 最大输入电压(VI(off)) | 500mV | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -65℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 150mV | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
配备电阻的PNP晶体管（封装细节见“简化外形、符号和引脚排列”）。
商品特性
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
应用领域
- 通用开关和放大
- 反相器和接口电路
- 电路驱动器
