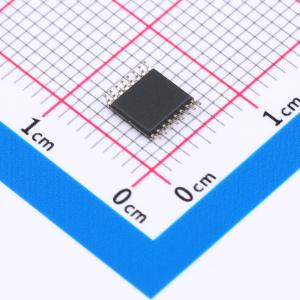

温馨提醒：图片仅供参考，商品以实物为准
NPIC6C596APWJ
开路漏极输出 串行至串行或并行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个8位串行输入/串行或并行输出的移位寄存器，带有一个存储寄存器和开漏输出。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入 (DS) 和一个串行输出 (Q7S) 以实现级联，以及一个异步复位MR输入。MR上的低电平会同时复位移位寄存器和存储寄存器
- 品牌名称
- Nexperia(安世)
- 商品型号
- NPIC6C596APWJ
- 商品编号
- C551576
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2.3V~5.5V | |
| 时钟频率(fc) | 10MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开漏 | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 725mW | |
| 传播延迟(tpd) | 5ns@5V | |
| 输出电流 | 100mA |
