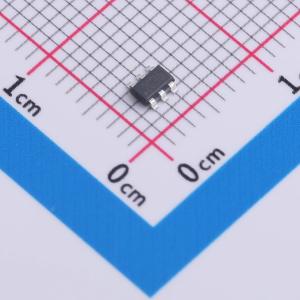

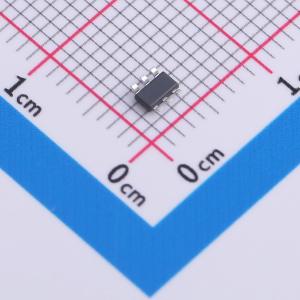

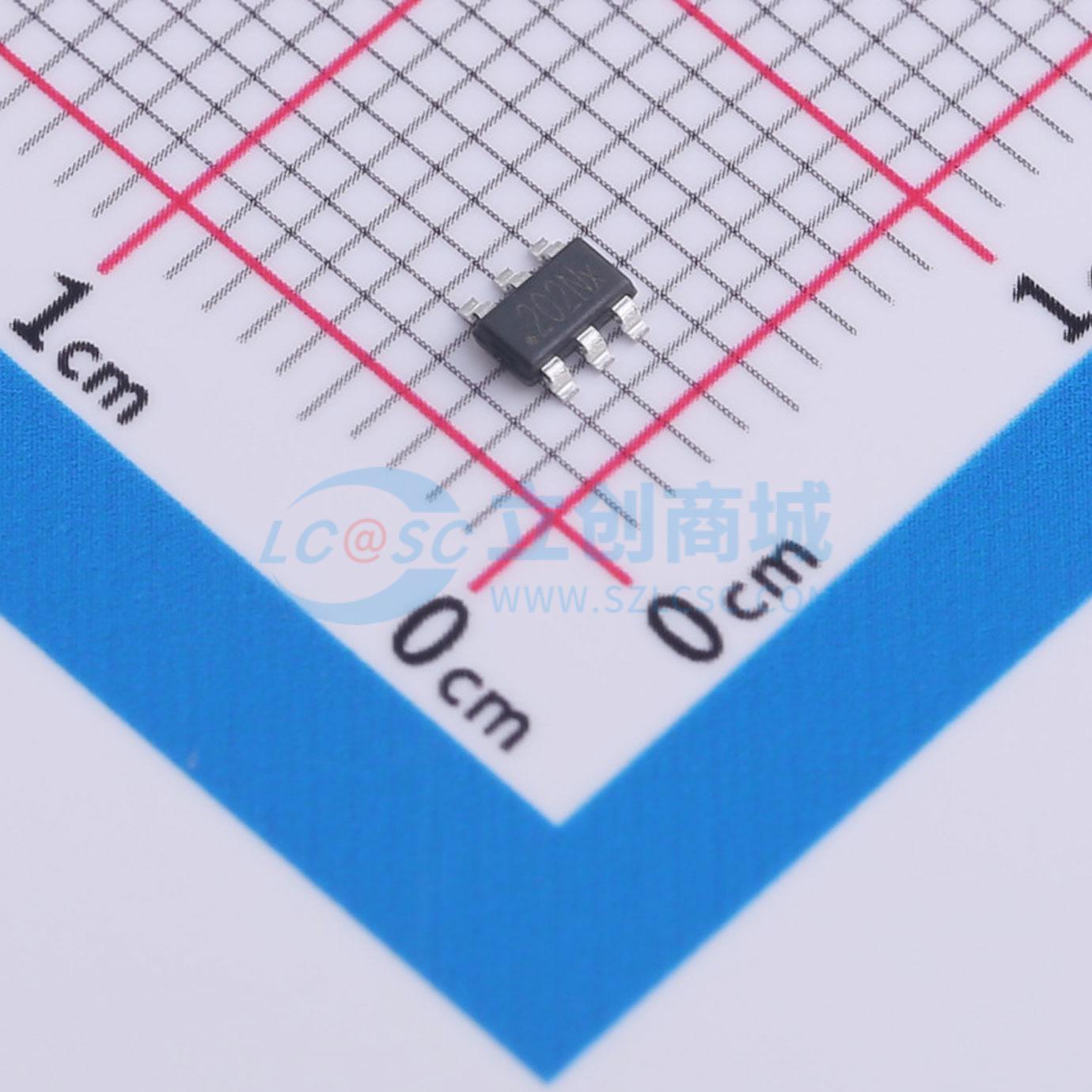

TPP2020-6TR
17V输入2A同步降压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPP2020是一款简单易用的2A输出同步降压开关模式转换器,具有内部功率MOSFET,支持宽输入电压范围（4.5V至17V）和0.76V至7V的输出电压范围。它提供快速瞬态响应,支持低等效串联电阻（ESR）输出电容器,具有高效率同步模式操作和内部轻负载节电模式。封装为TSOT23-6,工作温度范围为-40°C至125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP2020-6TR
- 商品编号
- C5124123
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 760mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPP2020是一款简单易用的2A输出同步降压开关模式转换器，内置功率MOSFET。 TPP2020具有快速瞬态响应能力，支持低等效串联电阻（ESR）输出的聚合物电容器和陶瓷电容器，无需外部补偿元件。 TPP2020提供了一种非常紧凑的解决方案，可在宽输入电源范围内实现2A连续输出电流，具有出色的负载和线性调节能力。 保护功能包括过流保护和热关断。
商品特性
- 宽电源电压范围：4.5V至17V
- 输出电压范围：0.76V至7V
- 内部功率FET：130mΩ和73mΩ，高效同步模式运行
- 650kHz开关频率
- 内置轻载节能模式，轻载时高效运行
- 内置软启动
- 过流保护和打嗝模式
- 热关断
- 小外形封装TSOT23-6、SOT523
- 工作环境温度范围：-40℃至125℃
应用领域
- 数字电视电源
- 数字机顶盒（STB）
- 视频监控网络
- 家庭终端
- 通用用途
