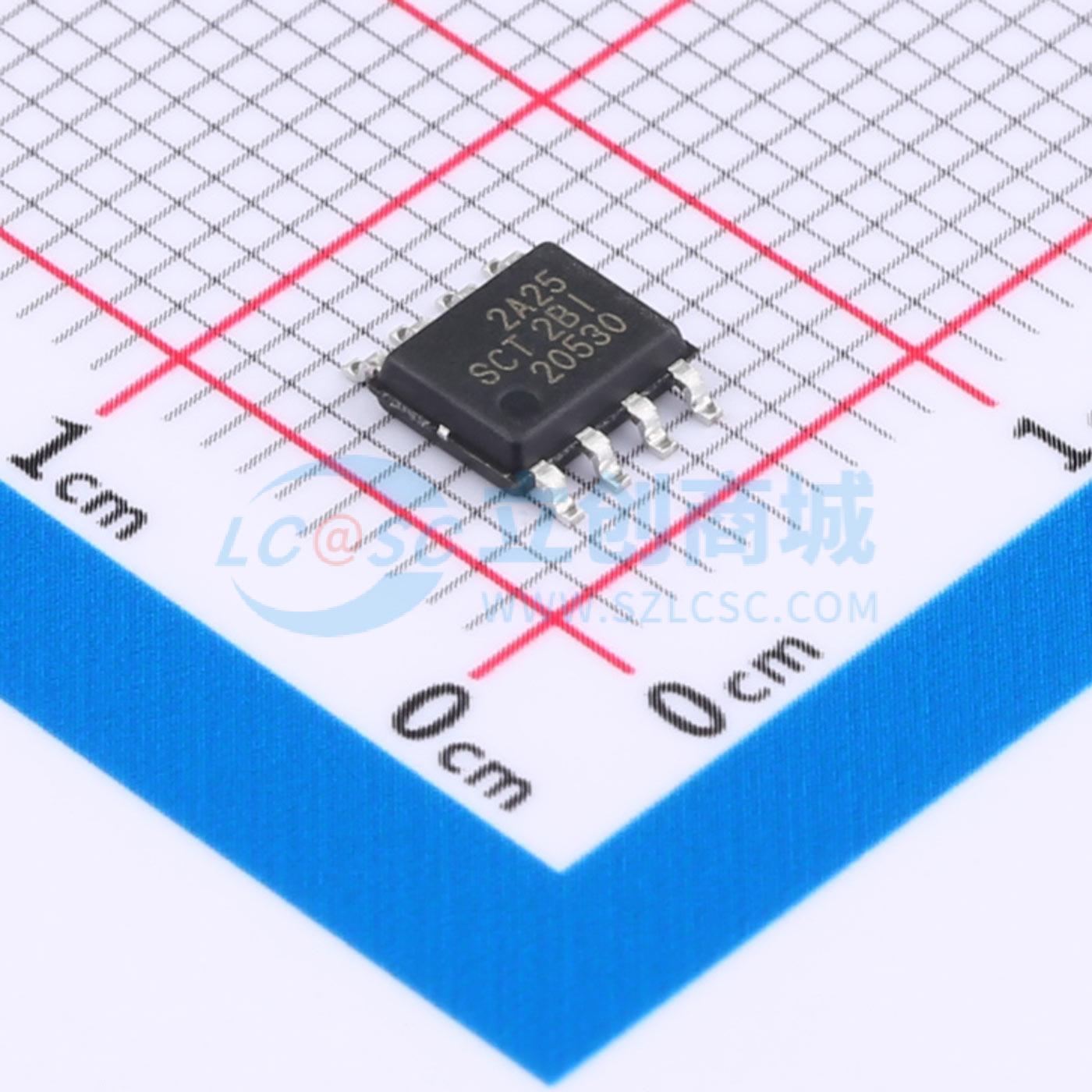

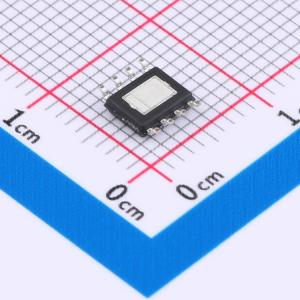

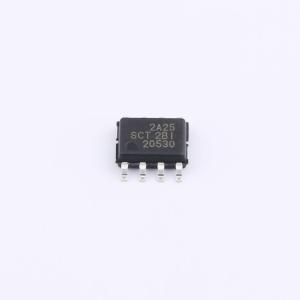

温馨提醒：图片仅供参考，商品以实物为准
SCT2A25STER
宽输入范围异步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SCT2A25是一款异步降压DC-DC转换器,输入电压范围为5.5V至100V,最大输出电压为30V,连续输出电流为2A,峰值输出电流为4A。集成500mΩ高侧MOSFET,具有135μA静态电流,适合汽车、工业和照明应用。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2A25STER
- 商品编号
- C5124114
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~100V | |
| 输出电压 | 1.2V~30V | |
| 输出电流 | 2A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCT2A25是一款异步降压转换器，输入电压范围宽，从5.5V至100V，适用于各种降压应用，非常适合汽车、工业和照明应用。SCT2A25集成了一个500mΩ的高端MOSFET，具有4A的峰值输出电流限制，可支持配备4G模块的GPS跟踪器中的高峰值电流应用。 SCT2A25采用恒定导通时间（COT）模式控制，并集成了环路补偿，大大简化了转换器的片外配置。 SCT2A25在轻载时采用脉冲频率调制（PFM）模式，典型静态电流低至140uA，使转换器在轻载或空载条件下实现高功率效率。 SCT2A25提供逐周期电流限制、热关断保护、输出过压保护和输入欠压保护。该器件采用8引脚热增强型SOP - 8封装。
商品特性
- 宽输入范围：5.5V - 100V
- 最大输出电压：30V
- 2A连续输出电流，4A峰值电流限制
- 集成500mΩ高端功率MOSFET
- 135uA静态电流
- 1.2V ±1%反馈参考电压
- 4ms内部软启动时间
- 300KHz固定开关频率
- 集成环路补偿的COT控制模式
- 可编程输入电压的精确使能阈值
- 欠压锁定保护（UVLO）阈值和迟滞
- 逐周期电流限制
- 过压保护
- 过温保护
- 采用ESOP - 8封装
应用领域
- GPS跟踪器
- 电动自行车、踏板车
- 摩托驱动器
- 48V工业电源总线系统
