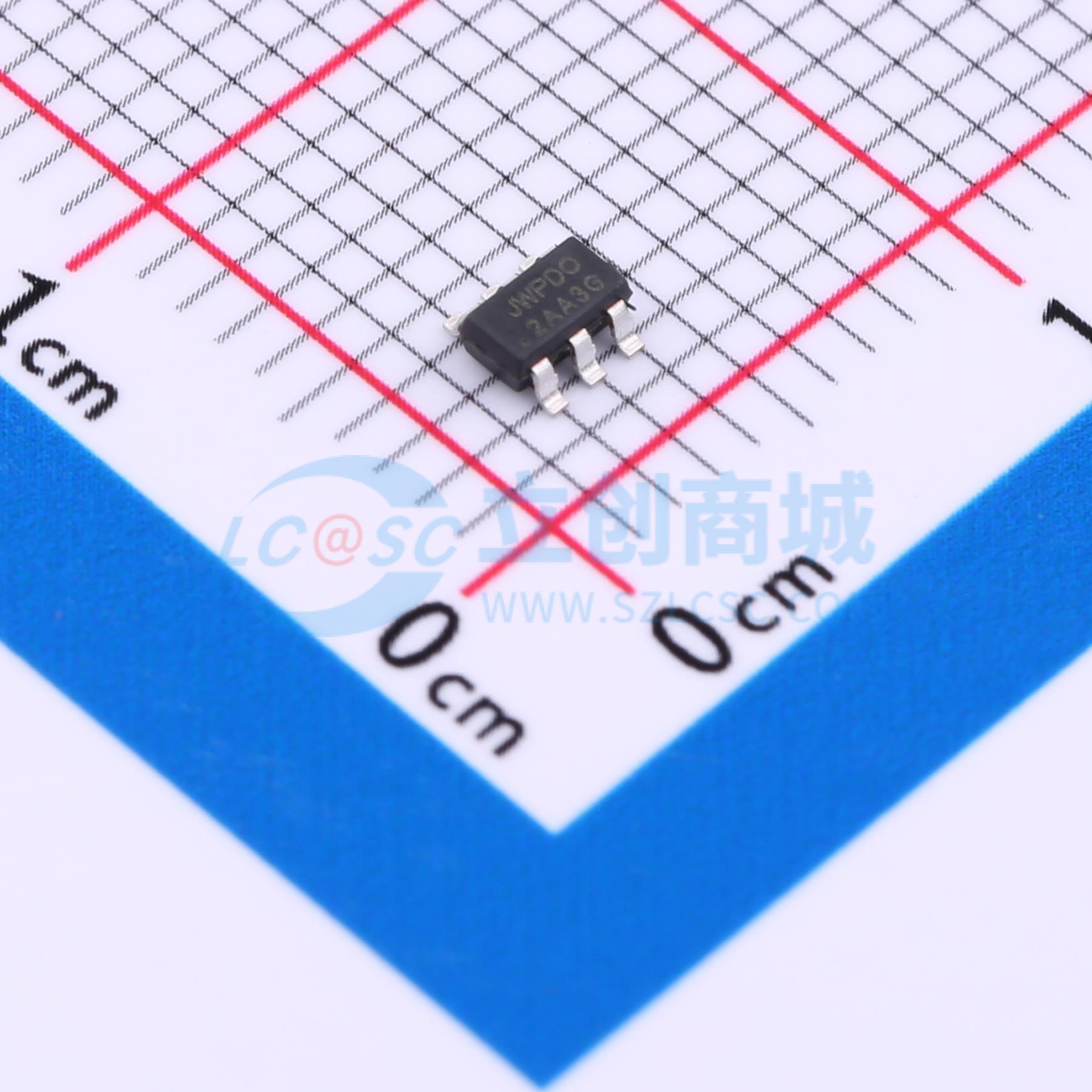

温馨提醒：图片仅供参考，商品以实物为准

JW5361FMSOTB#TR

18V/3A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5361FMSOTB#TR 是一款基于I2控制架构的同步降压转换器,输入电压范围为4.5V至18V,最大输出电流为3A,开关频率为600kHz,内置两个N-Channel MOSFET,具有高效率和多种保护功能。
品牌名称: Joulwatt(杰华特)
商品型号: JW5361FMSOTB#TR
商品编号: C5121635
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

JW5361、JW5361M、JW5361F 和 JW5361FM 是基于 I² 架构的单片降压开关调节器，用于快速瞬态响应。这些调节器的工作输入电压范围为4.5V至18V，能够提供3A的连续输出电流，并集成了两个N沟道MOSFET。内部同步功率开关提供了高效率，无需使用外部肖特基二极管。在轻载条件下，JW5361和JW5361M以低频工作以保持高效率。

JW5361、JW5361M、JW5361F 和 JW5361FM 通过输出短路保护、热保护、电流失控保护和输入欠压锁定等功能确保了稳健性。这些调节器采用SOT23-6封装，提供了紧凑的解决方案，所需外部元件极少。

商品特性

4.5V 至 18V 的工作输入范围
3A 输出电流
最高可达95%的效率
轻载时强制连续导通模式（JW5361F / JW5361FM）
轻载时脉冲频率调制（JW5361 / JW5361M）
600kHz 开关频率
内部软启动
输入欠压锁定
电流失控保护
输出短路保护
过热保护
采用SOT23-6封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	3A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
