温馨提醒：图片仅供参考，商品以实物为准

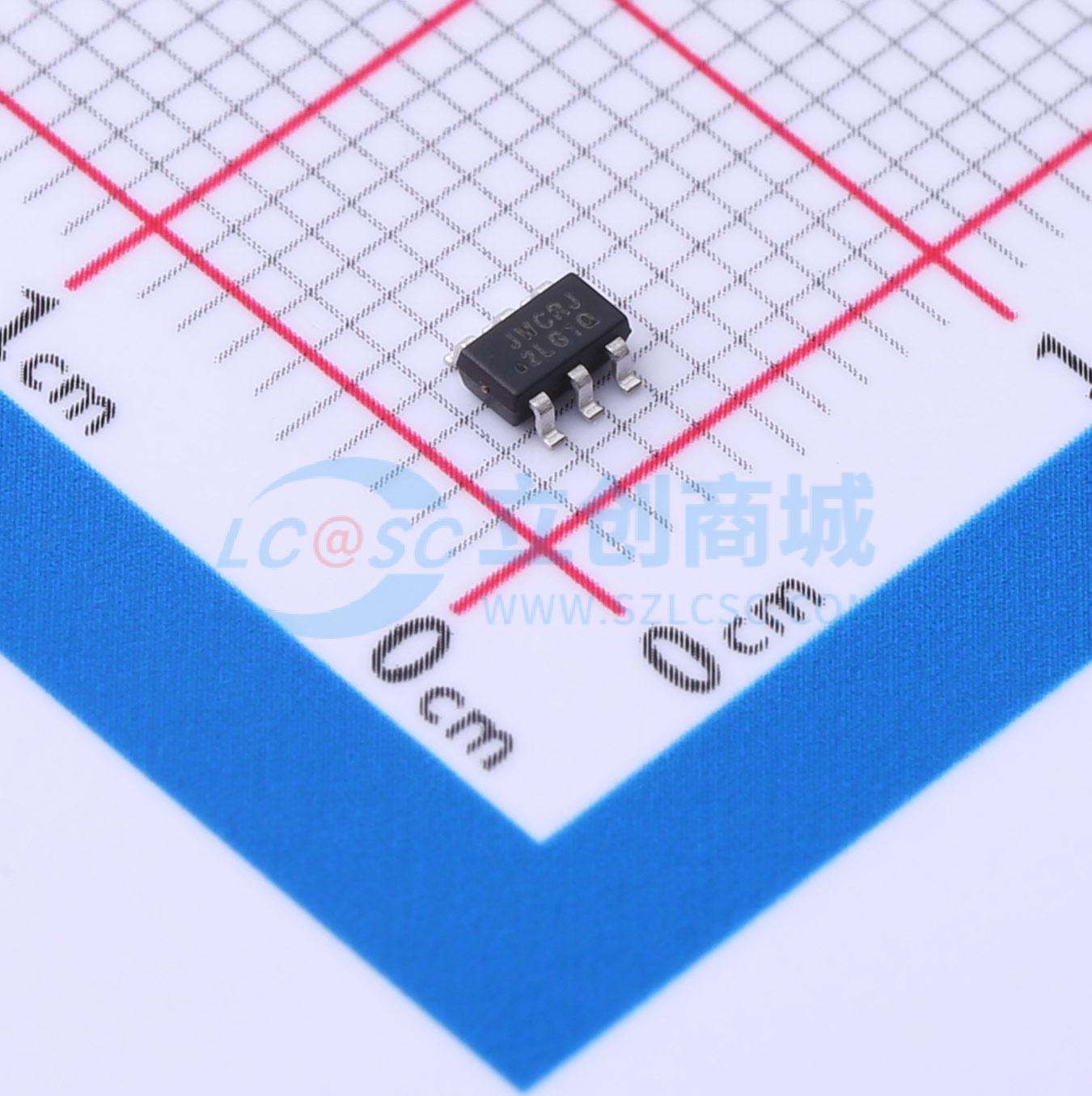

JW7111SSOTB#TRPBF

电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW7115Sx/JW7111Sx 是一款单通道限流电源开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。其上升和下降时间受到控制，以最大程度减少开关导通/关断期间的电流过冲或下冲。该器件具有快速的短路响应时间，可提高整个系统的鲁棒性
品牌名称: Joulwatt(杰华特)
商品型号: JW7111SSOTB#TRPBF
商品编号: C5121638
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

JW7115Sx/JW7111Sx是一款单通道限流电源开关，针对通用串行总线（USB）和其他热插拔应用进行了优化。该开关可控制上升和下降时间，以最大程度减少开关导通/关断期间的电流过冲或下冲。该器件具有快速短路响应时间，可提高整个系统的稳健性。它提供了完整的保护解决方案，如反向电流阻断和限制、过流保护、过温保护和短路保护，以及可控上升时间和欠压锁定功能。开漏标志输出上的7.5ms消抖时间可防止误报过流。 JW7115Sx/JW7111Sx集成了针对需要保护功能的通用串行总线（USB）优化的高端MOSFET。该MOSFET采用可控栅极电压和压摆率驱动，使这款USB器件非常适合热插拔应用。

商品特性

精确的电流限制
FLG：低电平有效
关断期间反向电流阻断，启用期间反向电流限制
过流时恒流
快速短路响应时间：2μs（典型值）
工作范围：2.7V - 5.5V
过流保护、短路保护和热保护
带消抖时间的故障报告（FAULT）
获UL认证，文件编号E497605
获IEC认证，文件编号DK - 83242 - UL和DK - 90295 - UL
ESD保护：2kV HBM、500V CDM
提供SOT23 - 5、TSOT23 - 5、SOT23 - 6和DFN2X2 - 6封装

应用领域

机顶盒
液晶电视和显示器
住宅网关
笔记本电脑、台式机、服务器、电子书
打印机、扩展坞、集线器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	2.6A

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	40mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
