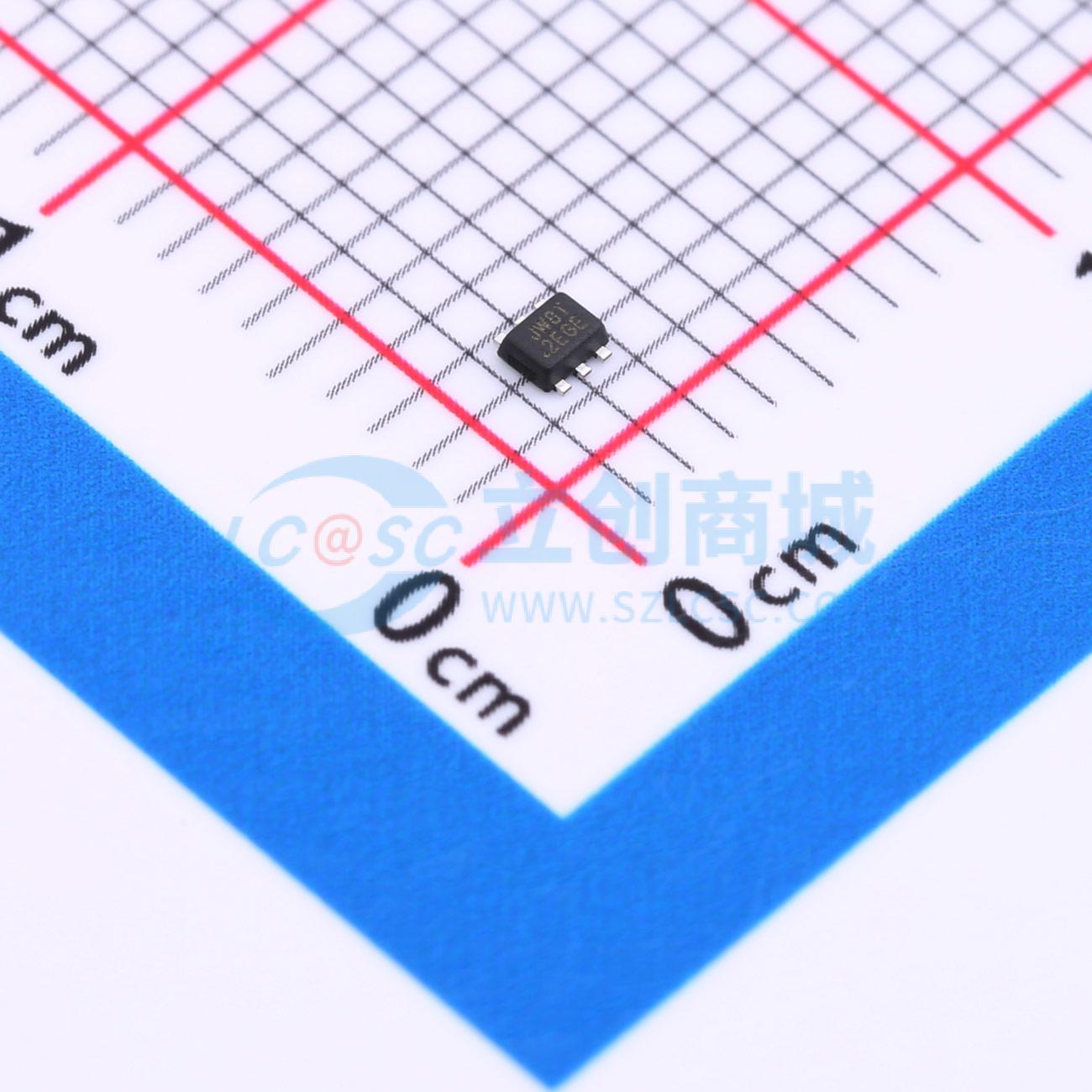

JW5393FSOTI#TR实物图
  • JW5393FSOTI#TR商品缩略图
  • JW5393FSOTI#TR商品缩略图
  • JW5393FSOTI#TR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JW5393FSOTI#TR

18V/3A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
JW5393和JW5393F是基于12架构的单片同步降压转换器,具有4.5V至18V的输入电压范围,可提供3A的连续输出电流。内置两个N-通道MOSFET,具有高效率和快速瞬态响应。轻载时,JW5393采用PFM模式,JW5393F采用FCC模式。提供多种保护功能,包括输出短路保护、热保护、电流失控保护和输入欠压锁定。封装为SOT563。
商品型号
JW5393FSOTI#TR
商品编号
C5121636
商品封装
SOT-563​
包装方式
编带
商品毛重
0.021克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~18V
输出电压-
输出电流3A
开关频率480kHz~720kHz
工作温度-40℃~+125℃@(TJ)
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)220uA
开关管(内置/外置)内置
输出类型可调

商品概述

JW5393和JW5393F是基于I2架构的单片降压开关稳压器,具有快速瞬态响应能力。JW5393和JW5393F的输入电压范围为4.5V至18V,通过两个集成的N沟道MOSFET可提供3A的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下,JW5393以低频运行以保持高效率。 JW5393和JW5393F具备输出短路保护、热保护、电流失控保护和输入欠压锁定功能,确保了产品的可靠性。 JW5393和JW5393F采用SOT563封装,只需极少的外部元件,提供了紧凑的解决方案。

商品特性

  • 4.5V至18V工作输入范围,3A输出电流
  • 效率高达95%
  • 轻载时采用PFM模式(JW5393)
  • 轻载时采用FCC模式(JW5393F)
  • 600kHz开关频率
  • 内部软启动
  • 输入欠压锁定
  • 电流失控保护
  • 输出短路保护
  • 热保护
  • 采用SOT563封装

应用领域

  • 分布式电源系统
  • 网络系统
  • FPGA、DSP、ASIC电源
  • 绿色电子产品/电器
  • 笔记本电脑
