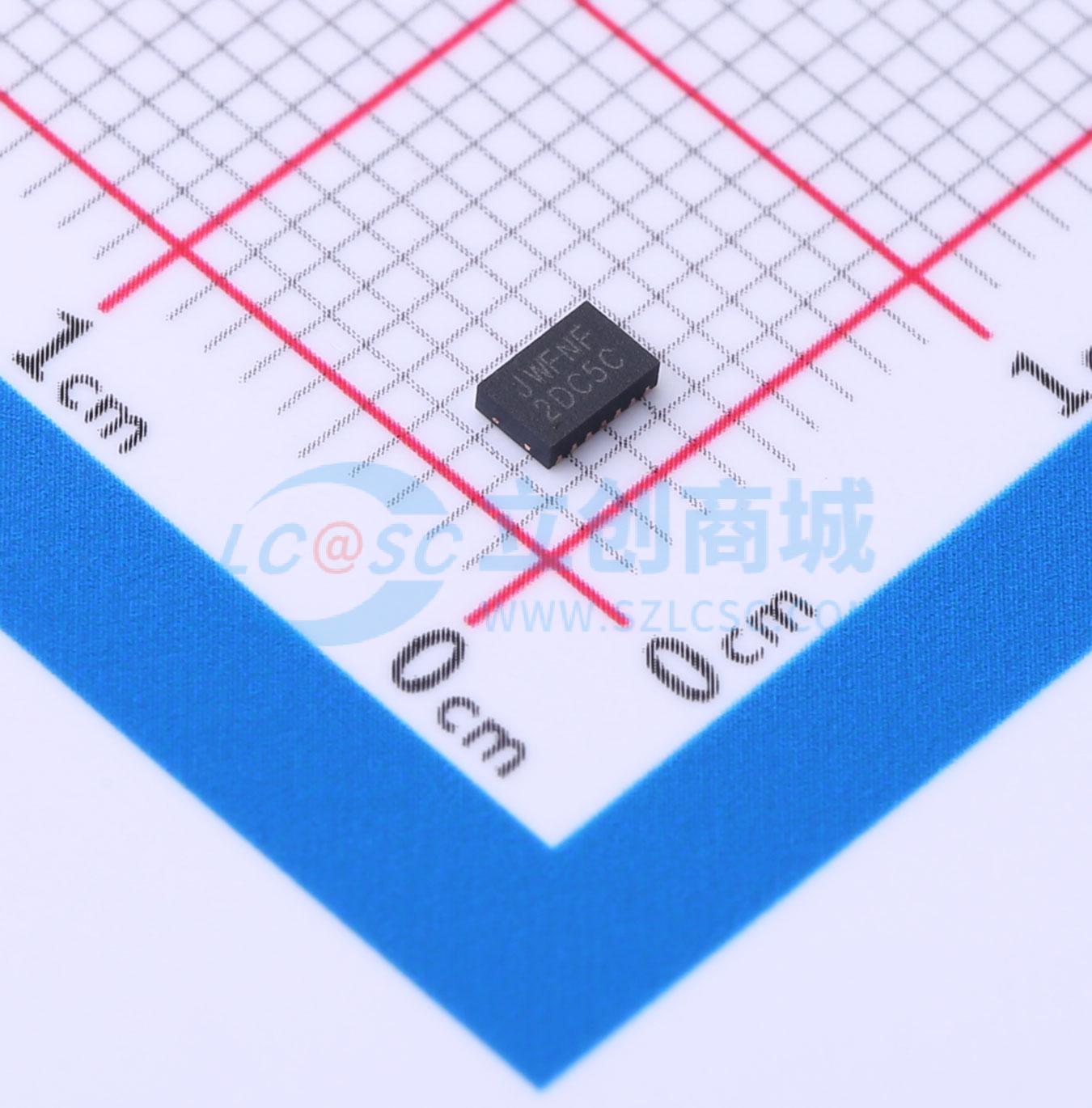

温馨提醒：图片仅供参考，商品以实物为准
JW7107SDFNC#TRPBF
电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JW7107S是一款具有可编程导通上升时间的低导通电阻双通道负载开关。它包含两个N沟道MOSFET，每个通道可提供最大6A的连续电流。每个通道可在0.8V至5.5V的输入电压范围内工作
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7107SDFNC#TRPBF
- 商品编号
- C5121637
- 商品封装
- DFN-14(3x2)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 800mV~5.5V | |
| 导通电阻 | 17mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP) |
商品概述
JW7107S是一款具有可编程导通上升时间的低导通电阻双通道负载开关。它包含两个N沟道MOSFET，每个通道可提供最大6A的连续电流。每个通道可在0.8V至5.5V的输入电压范围内工作。 每个通道可通过EN1/EN2引脚由低压控制信号独立控制。在JW7107S中，集成了一个200Ω的负载电阻，用于在负载开关关闭时快速进行输出放电。连接到SS1/SS2的可选外部电容用于输出压摆率控制。
商品特性
- 工作范围：0.8V ~ 5.5V
- 低静态电流：双通道80μA，单通道60μA
- 低导通电阻
- 集成双通道，每通道最大负载电流高达6A
- 低压使能控制
- 外部可编程上升时间
- 快速输出放电
- 热关断
- 采用DFN3×2 - 14封装
应用领域
- 便携式计算机
- 平板电脑
- 消费电子产品
- 机顶盒和住宅网关
- 电信系统
- 固态硬盘（SSD）
