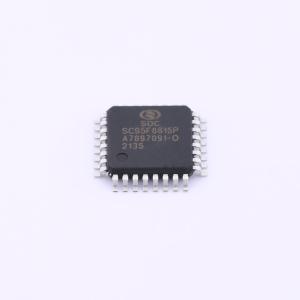

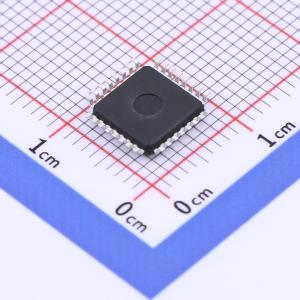

SC95F8615P32R

SC95F861X是一系列增强型的1T 8051内核工业级触控Flash微控制器，指令集向下兼容标准的80C51系列。具有超高速1T8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T8051的2倍；IC内部集成硬件乘除法器及双DPTR数据指针，用来加速数据运算及移动的速度。硬件乘除法器不占用CPU周期，运算由硬件实现，速度比软件实现的乘除法速度快几十倍；双DPTR数据指针，可用来加速数据存储及移动。 具有高性能和可靠性，具有宽工作电压2.0V~5.5V，超宽工作温度 -40℃~105℃，并具备强效6KV ESD、4KV EFT能力。采用业界领先之eFlash制程，Flash写入>10万次，常温下可保存100年。 内建低耗电WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V下典型约5.2mA@32M。 还集成有超级丰富的硬件资源：多内置31路双模（高灵敏度/高可靠）触控电路，并支持自互电容模式、64 Kbytes Flash ROM、4 Kbytes SRAM 、1 Kbytes LDROM；最多46个GPI/O(部分可分级控制)、16个IO可外部中断、5个16位定时器、1个模拟比较器、8路12bit死区互补PWM、内部±2%高精度高频32/16/8/4MHz振荡器和±4%精度低频32kHz振荡器、可外接32.768kHz晶体振荡器等资源。内部也集成有17路12位高精度1M高速ADC，并带有1.024V/2.048V基准ADC参考电压功能。1 UART，3 USCI（UART/IIC/SPI），内置LCD/LED硬件驱动。如此多的功能被集成在SC95F861X系列中，可减少系统外围元器件数量，节省电路板空间和系统成本。 开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。 具有非常优异的抗干扰性能、高可靠性、大资源、多接口、低功耗、高效率等特点，非常适合应用于智能家电、工业控制、物联网（IoT）、医疗、可穿戴设备、消费品等应用领域。

• 宽电压工作范围：2.0V~5.5V
• 工业级工作温度：-40℃~+105℃
• ESD 6KV EFT 4KV
• 超高速1T 8051内核，指令集全兼容8051，执行速度约为其它1T 8051的2倍
• 双数据指针（DPTRs）
• 64 Kbytes Flash ROM，分为128个扇区（sector），每个sector为512 bytes，可反复写入10万次，25℃环境下数据可保存100年以上
• IAP (In Application Programming)：可通过Code Option设置项将Flash允许IAP操作的范围设为：1/2/4/64K
• 安全加密：可对APROM和LDROM加密，确保程序代码无法被读出
• BootLoader：内置1 Kbytes LDROM
• Unique ID：96 bits Unique ID，存放IC的唯一识别
• SRAM：内部256 bytes片内直接存取RAM；4 Kbytes外部RAM+PWM&LCD RAM 80 bytes片内间接存取RAM(XRAM)通过MOVX指令读写
• 2线JTAG烧写、仿真接口，支持带电仿真
• 量产烧录：64 Kbytes Flash ROM的烧录加校验总时间可低至2s
• 内建高频32MHz振荡器（HRC），IC的系统时钟频率（fSYS），可通过编程器选择设定为：32/16/8/4MHz
• 全电压范围内(2.0V~5.5V)：-10~85℃应用环境，频率误差不超过±1%；-40~105℃应用环境，频率误差不超过±2%
• 可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度
• 内置低频晶体振荡器电路：可外接32k振荡器，作为Base Timer时钟源
• 内建低频32kHz振荡器 (LRC)：作为Base Timer及WDT的时钟源
• 复位电压有4级可选：4.3/3.7/2.9/1.9V，缺省值为用户Code Option所选值
• 最多17个中断源：Timer0~Timer4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK，CMP
• 外部中断INT0~2共3个中断向量、16个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 最大46个双向可独立控制的I/O口，可独立设定上拉电阻
• 全部I/O具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5个定时器Timer0~4
• 可设为独立模式或互补模式：独立模式下8路PWM共周期，占空比可单独设置；互补模式下可同时输出四组互补、带死区的PWM波形
• 输出波形可反向，可设为中心对齐型或边沿对齐型
• 支持故障检测机制
• 1个独立UART通信口UART0
• 3个UART/SPI/TWI三选一USCI通信口
• 集成16×16位硬件乘除法器
• 内建CRC校验模块
• LCD/LED驱动器：LCD/LED驱动功能二选一，共用寄存器和I/O口；LED驱动：8 X 28、6 X 26、5 X 27、或4X 28段，LED segment口（P0~P3）源驱动能力四级可选；LCD驱动：8 X 28、6 X 26、5 X 27、或4X 28段
• 31路双模触控电路：高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用；高可靠模式具有很强的抗干扰性，可通过10V动态CS测试；支持自电容方案和互电容模式；支持低功耗模式；全套开发支持：高灵活触控软件库，智能化调试软件
• 17路12位高速ADC：1MHz超高速采样时钟，采样到完成转换的总时间低至2μs；3种参考电压可选：内部的2.048V、内部的1.024V和VDD；内部一路ADC可直接测量VDD电压
• 1个模拟比较器：四路输入一路参考电压输入；比较电压16级可选（VDD分压）
• Normal Mode：程序和HRC正常运行，电流功耗低至5.2mA(VDD = 5V, fSYS = 32MHz)
• IDLE Mode：程序停止运行，电流功耗低至2.5mA(VDD = 5V)，可由任何中断唤醒
• STOP Mode：HRC停振，可由INT0~2、Base Timer和TK唤醒

• 智能家电
• 工业控制
• 物联网（IoT）
• 医疗
• 可穿戴设备
• 消费品
