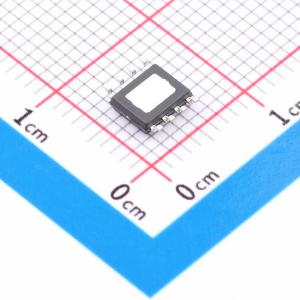

温馨提醒：图片仅供参考，商品以实物为准

SGM6230YPS8G/TR

2A, 38V, 385kHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6230 是一款电流模式降压转换器,具有内部功率MOSFET开关。该器件的工作输入电压范围为4.5V至38V,可调输出电压范围为0.8V至32V,最大输出电流为2A,固定开关频率为385kHz。该器件具有高达94%的峰值效率,关断状态下的供电电流小于18μA。保护功能包括逐周期限流和热关断保护。工作温度范围为-40°C至+85°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6230YPS8G/TR
商品编号: C5118852
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.182748克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SGM6230是一款内置功率MOSFET开关的电流模式降压转换器。该器件的固定开关频率为385kHz。在4.5V至38V的宽输入电源范围内，它能高效提供高达2A的输出负载电流，且具有良好的负载和线性调节响应。此外，SGM6230在工作时效率极高，峰值效率可达94%。稳压器在关断模式下的电源电流消耗小于18μA。保护功能包括逐周期电流限制和热关断。该器件还具备内部软启动和外部可调软启动功能，可限制浪涌电流并防止输出电压过冲。 SGM6230采用绿色SOIC - 8（外露焊盘）封装，同时将器件的外部元件数量降至最低，以实现2A降压型DC/DC转换器解决方案。

商品特性

输入电压范围：4.5V至38V
输出电压可调范围：0.8V至32V
输出电流：2A
峰值效率：94%
关断电源电流：18μA（最大值）
内置100mΩ功率MOSFET开关
固定开关频率：385kHz
逐周期电流限制保护
热关断保护
欠压锁定
支持低ESR陶瓷电容
工作温度范围：-40℃至+85℃
采用绿色SOIC - 8（外露焊盘）封装

应用领域

电池充电器
平板电视
机顶盒
点烟器供电设备
预稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	800mV~32V
	输出电流	2A
	开关频率	385kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
