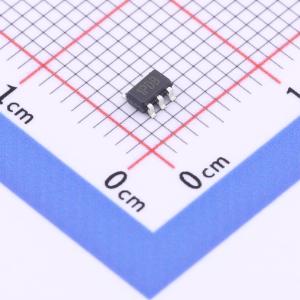

温馨提醒：图片仅供参考，商品以实物为准

iW1706-01

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: iW1706-01
商品编号: C5118907
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.02克(g)

商品概述

原边反馈消除了光隔离器，简化了设计。自适应控制软启动可使各种电容负载（330 μF至6000 μF）实现快速平稳启动。具备非常严格的恒压调节功能。EZ-EMI设计提高了可制造性。固有共模噪声低。优化的72 kHz最大PWM开关频率实现了最佳尺寸和效率。自适应多模式PWM/PFM控制提高了效率。准谐振操作实现了最高的整体效率。可直接驱动低成本BJT开关。具备动态基极电流控制。无需外部补偿组件。完全符合EPA 2.0能效规范。内置短路保护和输出过压保护。内置电流检测电阻短路保护。恒流控制可实现输出电流限制和过载保护。在整个工作范围内无 audible noise。 iW1706是一款高性能AC/DC电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件直接驱动功率BJT，工作在准谐振模式，在提供高效率的同时具备一系列关键内置保护功能，同时最大限度减少了外部组件数量，简化了EMI设计并降低了总体物料成本。iW1706具有独特的软启动方案，可使大小电容负载都能快速平稳启动。iW1706无需次级反馈电路，同时实现出色的线性和负载调节。它还无需环路补偿组件，同时在所有工作条件下保持稳定性。逐脉冲波形分析使环路响应比传统解决方案快得多，从而改善了动态负载响应。内置功率限制功能可在通用离线应用中实现优化的变压器设计，并允许宽输入电压范围。 iWatt的创新专有技术确保使用iW1706构建的电源既能实现最高平均效率，又能使各种电容负载快速平稳启动，非常适合网络电源适配器应用。

商品特性

原边反馈消除了光隔离器，简化了设计
自适应控制软启动可使各种电容负载（330 μF至6000 μF）实现快速平稳启动
非常严格的恒压调节功能
EZ-EMI设计提高了可制造性
固有共模噪声低
优化的72 kHz最大PWM开关频率实现了最佳尺寸和效率
自适应多模式PWM/PFM控制提高了效率
准谐振操作实现了最高的整体效率
可直接驱动低成本BJT开关
动态基极电流控制
无需外部补偿组件
完全符合EPA 2.0能效规范
内置短路保护和输出过压保护
内置电流检测电阻短路保护
恒流控制可实现输出电流限制和过载保护
在整个工作范围内无 audible noise

应用领域

用于ADSL、无线接入点、路由器的网络电源适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	16V

	属性	参数值
	开关频率	72kHz
	拓扑结构	反激式
	工作温度	-
