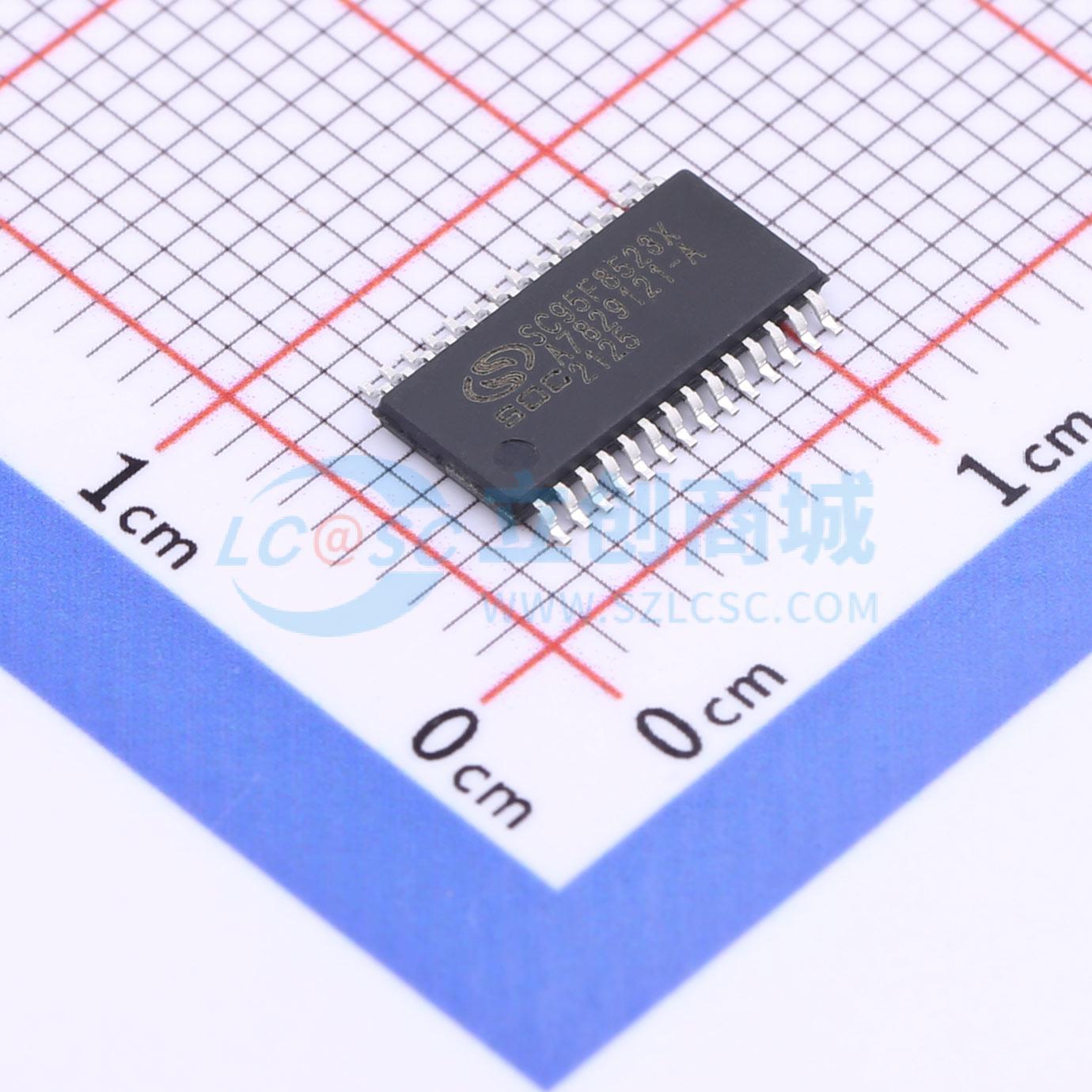

SC95F8523X28U

SC95F852X是一系列增强型的1T 8051内核工业级触控Flash微控制器，指令集向下兼容标准的80C51系列。 具有超高速1T8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T8051的2倍；IC内部集成硬件乘除法器及双DPTR数据指针，用来加速数据运算及移动的速度。硬件乘除法器不占用CPU周期，运算由硬件实现，速度比软件实现的乘除法速度快几十倍；双DPTR数据指针，可用来加速数据存储及移动。 具有高性能和可靠性，具有宽工作电压2.0V~5.5V，超宽工作温度 -40℃~105℃，并具备强效6KV ESD、4KV EFT能力。采用业界领先的eFlash制程，Flash写入>10万次，常温下可保存100年。 内建低耗电WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V下典型约4.5mA@32M。 还集成有超级丰富的硬件资源：最多内置23路双模（高灵敏度/高可靠）触控电路、32Kbytes Flash ROM、4 Kbytes SRAM 、1 Kbytes独立LDROM；最多26个GPI/O、13个IO可外部中断、5个16位定时器、11路12位高精度ADC、8路16bit带死区互补功能的PWM、内部高频32/16/8/4MHz振荡器和低频32.768kHz振荡器、可外接32.768kHz晶体振荡器、UART、SPI、TWI等通讯接口等资源。内部也集成有11路12位高精度1M高速ADC，并带有1.024V/2.048V基准ADC参考电压功能。1个UART，3个USCI（UART/TWI/SPI）。如此多的功能被集成在SC95F852X系列中，可减少系统外围元器件数量，节省电路板空间和系统成本。 开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。 具有非常优异的抗干扰性能、高可靠性、大资源、多接口、低功耗、高效率等特点，非常适合应用于智能家电、工业控制、物联网（IoT）、医疗、可穿戴设备、消费品等应用领域。

• 宽电压工作范围：2.0V~5.5V
• 工业级工作温度：-40℃~+105℃
• ESD 6KV EFT 4KV
• 超高速1T 8051内核，指令集全兼容8051，执行速度约为其它1T 8051的2倍
• 双数据指针（DPTRs）
• 32 Kbytes Flash ROM，分为64个扇区（sector），每个sector为512 bytes，可反复写入10万次，25℃环境下数据可保存100年以上
• IAP (In Application Programming)：可通过Code Option设置项将Flash允许IAP操作的范围设为：0K、1K、2K或32K
• BootLoader：内置1 Kbytes LDROM可通过Code Option设置项选择从APROM或LDROM启动
• Unique ID：96 bits Unique ID，存放IC的唯一识别码
• SRAM内部256 bytes片内直接存取RAM，4 Kbytes外部RAM(XRAM)，16 bytes片内间接存取RAM通过MOVX指令读写，PWM占空比SFR：1040H~104FH共16 bytes
• 内建高频32MHz振荡器（HRC），IC的系统时钟频率（fSYS），可通过编程器选择设定为：32/16/8/4MHz
• 全电压范围内(2.0V~5.5V)：-20~85℃应用环境，频率误差不超过±1%；-40~105℃应用环境，频率误差不超过±2%
• 可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度
• 内置低频晶体振荡器电路：可外接32.768kHz振荡器，作为Base Timer时钟源
• 内建低频32.768kHz振荡器 (LRC)：作为Base Timer及WDT的时钟源
• 复位电压有4级可选：4.3、3.7V、2.9V、1.9V，缺省值为用户烧写Code Option所选值
• 2线JTAG烧写、仿真接口，支持带电仿真
• 共16个中断源：Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK
• 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
• 两级中断优先级可设
• 最大26个双向可独立控制的I/O口，可独立设定上拉电阻
• 全部I/O口源驱动能力分四级控制
• 全部I/O具有大灌电流驱动能力（50mA）
• 内置WDT，可选时钟分频比
• 5个定时器Timer0~4
• 8路16位PWM，可设为独立模式或互补模式：独立模式下8路PWM共周期，占空比可单独设置；互补模式下可同时输出四组互补、带死区的PWM波形
• 输出波形可反向，可设为中心对齐型或边沿对齐型
• SC95F8523 / SC95F8522的PWM支持故障检测机制
• 1个独立UART通信口UART0
• 3个UART/SPI/TWI三选一USCI通信口
• USCI0具有7816模式
• USCI0的SPI接口主模式下具有16位8级的读/写FIFO缓存
• 集成16×16位硬件乘除法器
• 内建CRC校验模块
• 23路双模触控电路，高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用，高可靠模式具有很强的抗干扰性，可通过10V动态CS测试，支持低功耗模式
• 全套开发支持：高灵活触控软件库，智能化调试软件
• 11路12位高速ADC，1MHz超高速采样时钟，采样到完成转换的总时间低至2μs
• 3种参考电压可选：内部的2.048V、内部的1.024V和VDD
• 内部一路ADC可直接测量1/4VDD电压
• IDLE Mode，可由任何中断唤醒
• STOP Mode，可由INT0~2、Base Timer和TK唤醒

• 智能家电
• 工业控制
• 物联网（IoT）
• 医疗
• 可穿戴设备
• 消费品
