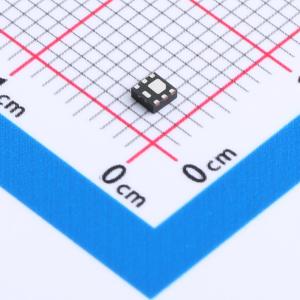

温馨提醒：图片仅供参考，商品以实物为准
NCE3013J
NCE3013J
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3013J
- 商品编号
- C5118835
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.05125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 20mΩ@4.5V | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 24nC@15V | |
| 输入电容(Ciss) | 1.066nF | |
| 反向传输电容(Crss) | 137pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = 30V, ID = 13A
- RDS(ON) < 12 m Ω(@ VGS = 10 V)
- RDS(ON) < 20 m Ω(@ VGS = 4.5 V)
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性全面表征
- 高 EAS 下稳定性和一致性良好
- 出色的封装,散热性能佳
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
