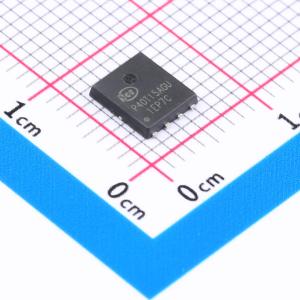

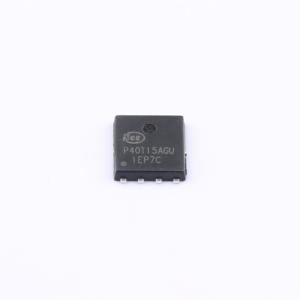

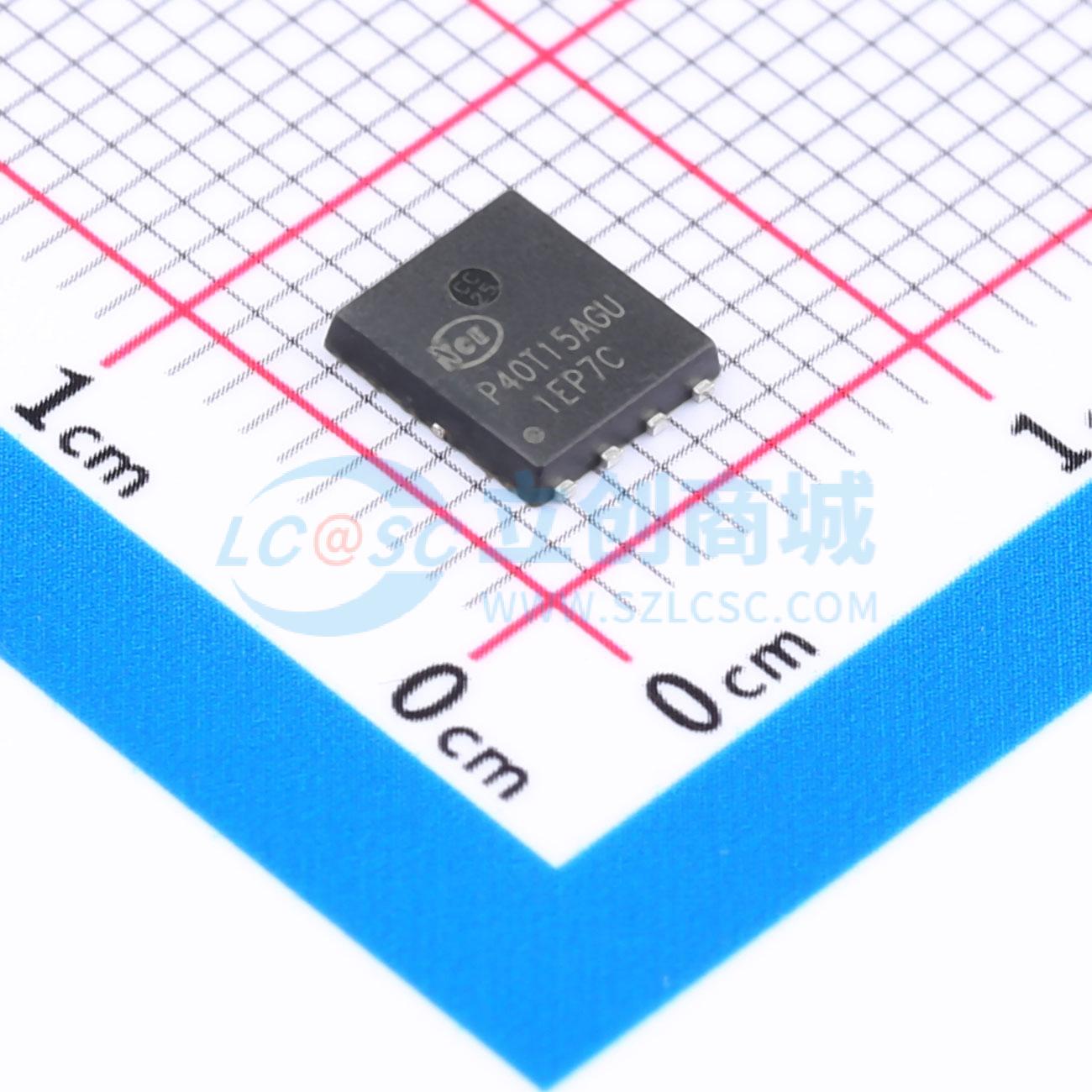

NCEP40T15AGU实物图
  • NCEP40T15AGU商品缩略图
  • NCEP40T15AGU商品缩略图
  • NCEP40T15AGU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCEP40T15AGU

1个N沟道 耐压:40V 电流:150A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
使用超级沟槽技术,该技术经过独特优化,可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg组合,传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品型号
NCEP40T15AGU
商品编号
C5119012
商品封装
DFN5X6-8L​
包装方式
编带
商品毛重
0.21克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)150A
导通电阻(RDS(on))1.2mΩ@10V
耗散功率(Pd)135W
属性参数值
阈值电压(Vgs(th))3V
栅极电荷量(Qg)62nC@10V
输入电容(Ciss)4nF
反向传输电容(Crss)100pF
工作温度-55℃~+150℃

商品概述

这款功率MOSFET采用先进的平面条形DMOS技术制造。该先进技术经过特别设计,旨在最小化导通电阻、提供卓越的开关性能,并能承受雪崩和换向模式下的高能量脉冲。这些器件非常适合用于高效开关电源、基于半桥拓扑的有源功率因数校正。

商品特性

  • VDS = 40V,ID = 150A
  • RDS(ON) = 1.2mΩ,典型值@ VGS = 10V
  • 出色的栅极电荷 x RDS(on) 乘积(品质因数FOM)
  • 极低的导通电阻RDS(ON)
  • 150°C 工作温度
  • 无铅引脚镀层
  • 100% 非钳位感性负载开关(UIS)测试
  • 100% ΔVds测试

应用领域

  • DC/DC转换器
  • 适用于高频开关和同步整流

数据手册PDF
