温馨提醒：图片仅供参考，商品以实物为准

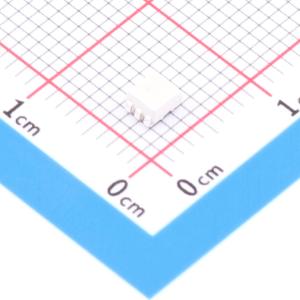

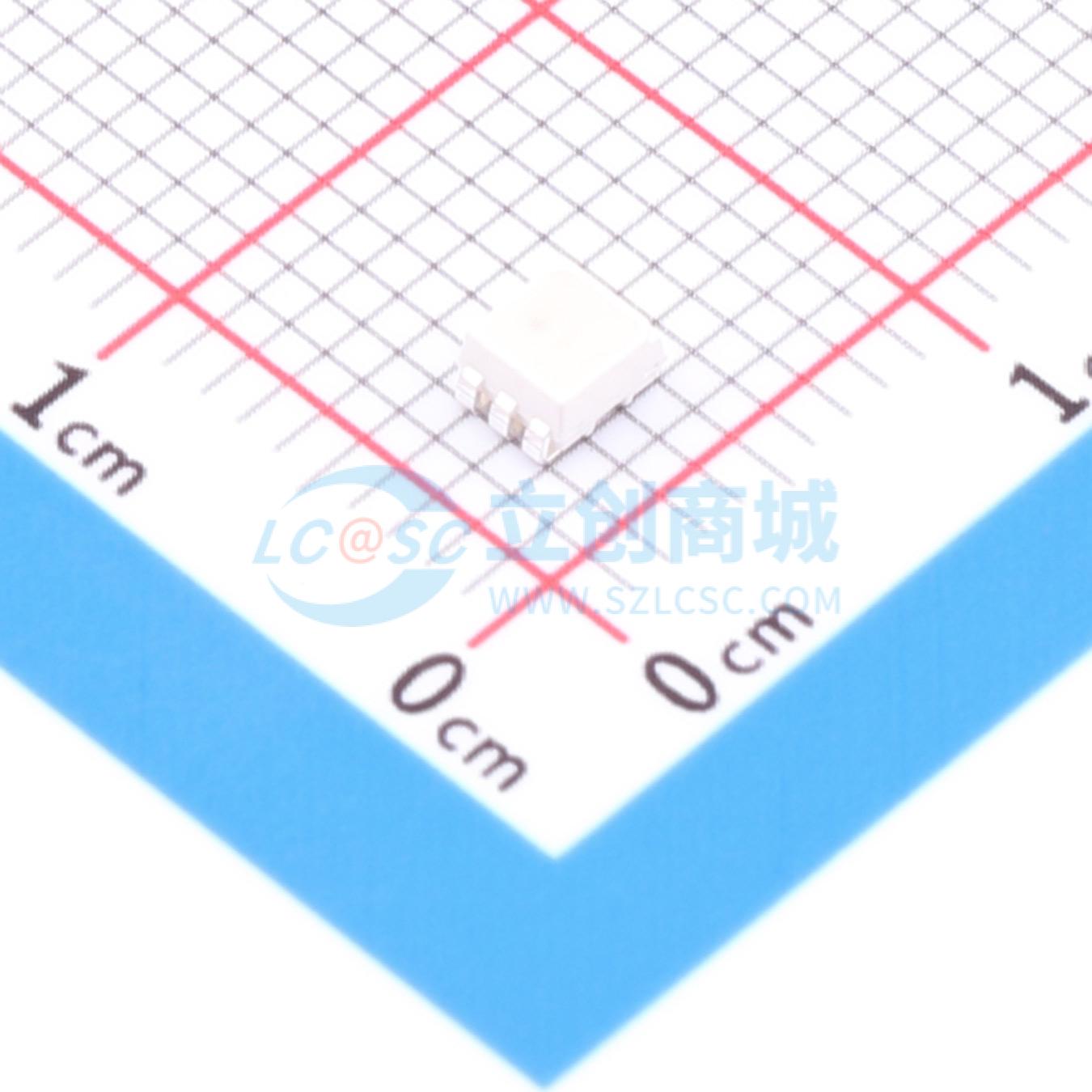

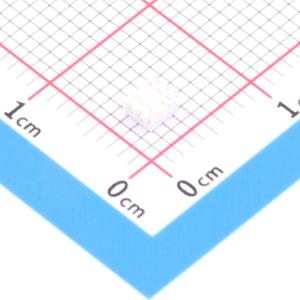

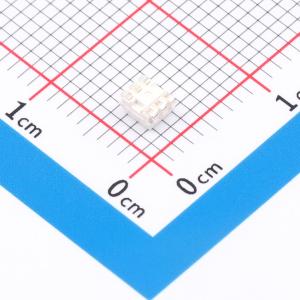

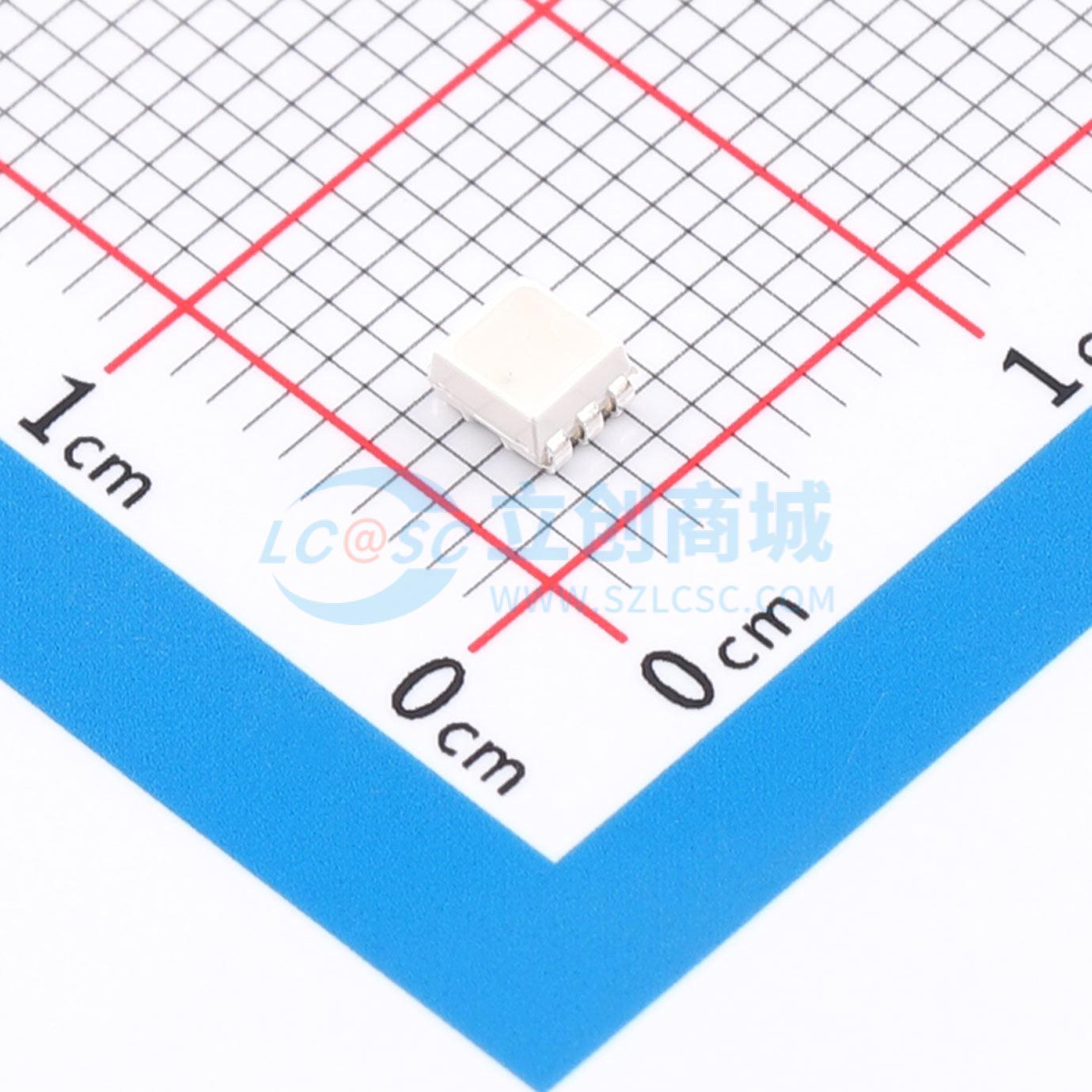

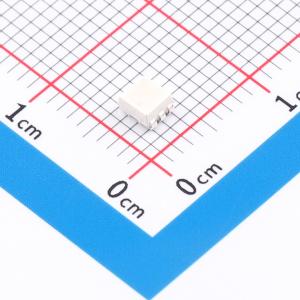

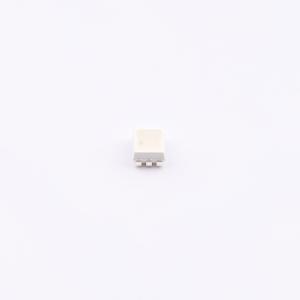

ASMT-YTD9-0AA02
三色PLCC6白色表面LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列贴片式发光二极管采用PLCC-6封装形式，每个LED芯片都有独立的散热通道，可在更高电流下驱动。可单独寻址的引脚在电路设计中提供了更高的灵活性。沿封装X轴的辐射模式匹配紧密，适用于室内全彩显示应用。为便于贴片安装，LED采用卷带包装。每卷的发光强度和颜色均匀性较好。这些LED与回流焊工艺兼容。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ASMT-YTD9-0AA02
- 商品编号
- C5118881
- 商品封装
- SMD3528-6P
- 包装方式
- 编带
- 商品毛重
- 0.547826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 独立二极管 | |
| 主波长-红 | 617nm~627nm | |
| 主波长-绿 | 525nm~537nm | |
| 主波长-蓝 | 465nm~475nm | |
| 发光角度 | 120° | |
| 透镜颜色 | 白色透镜 | |
| 峰值波长-红 | 630nm | |
| 峰值波长-绿 | 522nm | |
| 峰值波长-蓝 | 465nm |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 长度 | 3.4mm | |
| 宽度 | 2.8mm | |
| 高度 | 1.8mm | |
| 正向电流-红 | 20mA | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | 125mW | |
| 功率-绿 | 90mW | |
| 功率-蓝 | 90mW |
商品概述
这款贴片LED系列采用PLCC - 6封装形式，每个LED芯片都有独立的散热通道，使其能够在更高电流下驱动。可单独寻址的引脚输出在电路设计中提供了更高的灵活性。这些LED沿封装X轴的辐射模式匹配紧密，适用于室内全彩显示应用。为便于拾取和放置，LED采用卷带式包装发货。每卷都来自单一的亮度和颜色分档，以实现更好的一致性。这些LED与回流焊接工艺兼容。注意！这些LED属于1C类静电敏感元件。在处理和加工过程中请采取适当的预防措施。更多详细信息请参考博通应用笔记AN - 1142。注意！客户在不使用LED时应将其保存在防潮袋中，因为长时间暴露在环境中可能会导致镀银引脚变色，从而可能导致焊接困难。
商品特性
- 标准PLCC - 6封装（塑料有引脚芯片载体），具有可单独寻址的引脚输出，以提高驱动配置的灵活性
- 采用扩散硅胶封装的LED封装
- 使用AlInGaP和InGaN芯片技术
- 典型视角110°
- 与回流焊接工艺兼容
- JEDEC MSL 3
- 按照IEC 60529:2001标准具备防水性（IPX6，见注释）
应用领域
- 全彩显示
