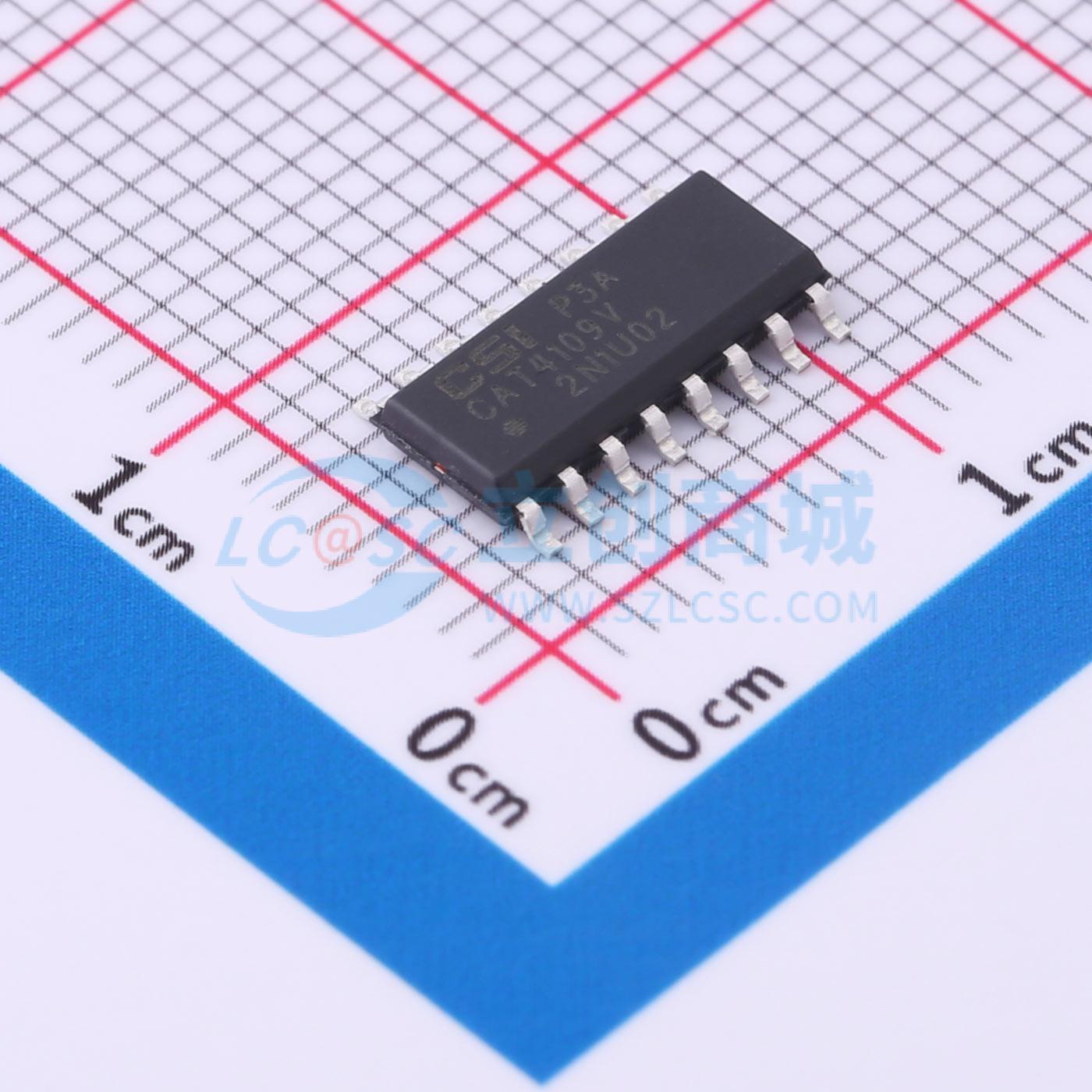

CAT4109V-GT2

3通道恒流RGB LED驱动器，带独立PWM调光

SMT扩展库PCB免费打样

描述: CAT4109 是一款 3 沟道，恒定电流 LED 驱动器，无需电感器。高达 175 mA 的 LED 沟道电流通过单独的外部电阻进行独立编程。175 mA 时 0.4 V 的低输出电压运行可在多种供电电压范围内实现功效更佳的设计。三个 LED 引脚可兼容最高 25 V 的高电压，支持带有多个 LED 串联的应用。三个单独控制输入 PWM1、PWM2、PWM3 分别控制 LED1、LED2、LED3 沟道。该器件还包括一个输出启用 (OE) 控制引脚，禁用所有三个沟道，而无论 PWMx 输入状态如何。该器件结合了高温关断保护，可在片温度超过 150°C 时禁用 LED 输出。
品牌名称: onsemi(安森美)
商品型号: CAT4109V-GT2
商品编号: C5118877
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

CAT4109/CAV4109 是一款三通道恒流 LED 驱动器，无需电感。每个 LED 通道的电流最高可达 175 mA，并且可以通过独立的外部电阻进行编程。在 175 mA 时，输出电压低至 0.4 V，这使得在更宽的供电电压范围内实现更高效的设计成为可能。三个 LED 引脚兼容高达 25 V 的高电压，支持长串 LED 应用。

三个独立的控制输入 PWM1、PWM2、PWM3 分别控制 LED1、LED2、LED3 通道。该器件还包括一个输出使能（OE）控制引脚，用于独立于 PWMx 输入状态禁用所有三个通道。

该器件集成了热关断保护功能，在芯片温度超过 150°C 时禁用 LED 输出。该器件采用 16 引脚 SOIC 封装。

商品特性

3个独立电流沉，最大175毫安，额定25伏
通过外部低功耗控制电阻设置LED电流
每通道单独的PWM控制
低压降电流源（175毫安时为0.4伏）
用于调光的输出使能输入
“零”电流关断模式
逻辑电源电压3伏至5.5伏
热关断保护
16引脚SOIC封装
CAV前缀适用于汽车及其他需要独特场地和控制变更要求的应用；符合AEC-Q100标准，并具备PPAP能力
这些器件无铅、无卤素/无BFR且符合RoHS标准

应用领域

多色LED，建筑照明
LED标识和显示
LCD背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	3
	输出电流	175mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
